■ バラン
| バランは、平衡入力(差動信号)を、不平衡出力に変換するために使用されます。
これらのバランは、オリジナルの差動の信号と同じタイミングの特性を保持するシングルエンドの信号として、高機能時間測定を実現させます。
WAVECRESTのバランは、DB-9とSMAを含む様々なコネクター、及び周波数帯域幅がお選び頂けます。 |

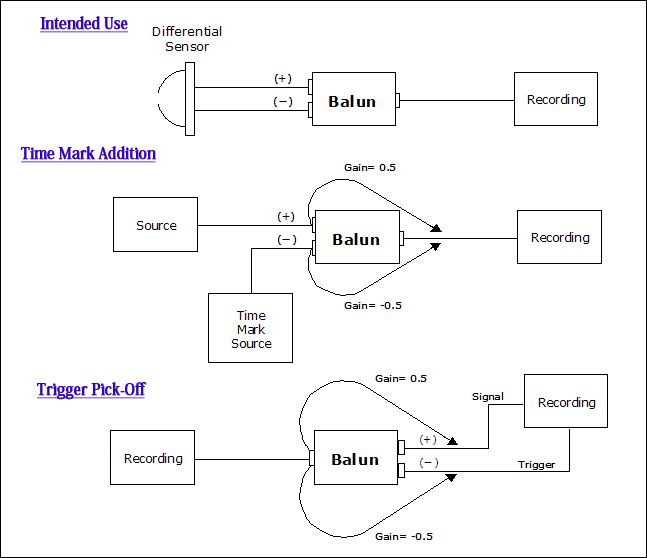

▼ バラン アプリケーション例
▼ 取扱バラン一覧
| Parts No.
| 530801
| 530802
| 530803
| 530804
| 530805
| 530806
| 530807
| 530900
| 530910
| 530920
| 530930
|
Bandwidth
(3db)
| 10KHz-
250MHz
| 15KHz-
400MHz
| 20KHz-
600MHz
| 22KHz-
1.4GHz
| 50Hz-
150MHz
| 200KHz-
3.5GHz
| 250KHz-
10GHz
| 200KHz-
3GHz
| 10KHz-
2GHz
| 30MHz-
3GHz
| 5KHz-
11GHz
|
Risetime
(10-90%)
| ★
| ★
| ★
| ★
| ★
| ★
| ★
| ★
| ★
| ★
| 31ps
|
Insertion Loss
(Nominal)
| 6db
| 6db
| 6db
| 6db
| 6db
| 8db
| 8db
| 8db
| PDF
参照
| PDF
参照
| ※
|
Propagation Delay ns
(Nominal)
| 3.2
| 2.2
| 1.9
| 1.4
| 5.3
| 6
| 6
| 6
| PDF
参照
| PDF
参照
| ※
|
Max Input Voltage
(50 ns Duration)
| 1000V
| 1000V
| 1000V
| 1000V
| 1000V
| 1000V
| 1000V
| 5000V
| PDF
参照
| PDF
参照
| ※
|
Common Mode Rejection Ratio (db)
See Graph Below
| ≧32
| ≧32
| ≧30
| ≧30
| ≧36
| ≧28
| ≧20
| ≧28
| PDF
参照
| PDF
参照
| ※
|
Port Impedance
(3Ports)
| 50
| 50
| 50
| 50
| 50
| 50
| 50
| 50
| PDF
参照
| PDF
参照
| ※
|
| Spec Sheet
| -
| -
| -
| -
| -
| -
| -
|
|
|
| -
|
★ ・・・Pulse risetime approximates specified CW bandwidth.
※ ・・・お問合せ下さい。（  ）
▼ 各種コネクタタイプをご選択下さい．
| Balun Connector Options
| Connector Types
|
| Model No.
| Input
| Output
|
| BIB-100
| SMA (Female)
| SMA (Female)
|
| BIB-101
| SMA (Male)
| SMA (Male)
|
| BIB-110
| GR (Twinax,TCC type)
| GR (Locking)
|
| BIB-120
| Type'N' (Female)
| Type'N' (Female)
|
| BIB-125
| Type'N' (Female)
| SMA (Female)
|
| BIB-130
| Twinax (Amphenol)
| Type'N' (Female)
|
| BIB-135
| GR (Twinax,TCC type)
| Type'N' (Female)
|
| BIB-140
| Type'N' (Female)
| Type'N' (Male)
|
| BIB-150
| GR (Twinax,TCC type)
| GR (Locking)
|
| BIB-160
| GR (Twinax,TCC type)
| SMA (Female)
|
| BIB-170
| SMA (Female)
| Type'N' (Female)
|
| BIB-180
| BNC (Female)
| BNC (Female)
|
| BIB-190
| TNC (Female)
| Type'N' (Female)
|
| BIB-200
| HN (Female)
| HN (Female)
|
|
|
