バラン

バランは、平衡入力(差動信号)を、不平衡出力に変換するために使用されます。 これらのバランは、オリジナルの差動の信号と同じタイミングの特性を保持するシングルエンドの信号として、高機能時間測定を実現させます。 WAVECRESTのバランは、DB-9とSMAを含む様々なコネクター、及び周波数帯域幅がお選び頂けます。

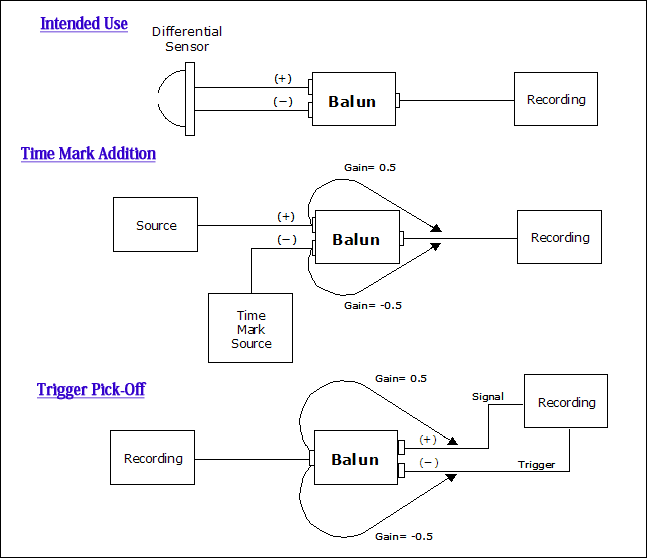

バラン アプリケーション例



取り扱いバラン一覧
Parts No. 530801 530802 530803 530804 530805 530806 530807 530900 530910 530920 530930
Bandwidth
(3db)
10KHz-
250MHz
15KHz-
400MHz
20KHz-
600MHz
22KHz-
1.4GHz
50Hz-
150MHz
200KHz-
3.5GHz
250KHz-
10GHz
200KHz-
3GHz
10KHz-
2GHz
30MHz-
3GHz
5KHz-
11GHz
Risetime
(10-90%)
31ps
Insertion Loss
(Nominal)
6db 6db 6db 6db 6db 8db 8db 8db PDF
参照
PDF
参照
Propagation Delay ns
(Nominal)
3.2 2.2 1.9 1.4 5.3 6 6 6 PDF
参照
PDF
参照
Max Input Voltage
(50 ns Duration)
1000V 1000V 1000V 1000V 1000V 1000V 1000V 5000V PDF
参照
PDF
参照
Common Mode Rejection Ratio (db)
See Graph Below
≧32 ≧32 ≧30 ≧30 ≧36 ≧28 ≧20 ≧28 PDF
参照
PDF
参照
Port Impedance
(3Ports)
50 50 50 50 50 50 50 50 PDF
参照
PDF
参照
Spec Sheet

★ ・・・Pulse risetime approximates specified CW bandwidth.
 ・・・お問合せ下さい。(



▼ 各種コネクタタイプをご選択下さい.

Balun Connector Options Connector Types
Model No. Input Output
BIB-100 SMA (Female) SMA (Female)
BIB-101 SMA (Male) SMA (Male)
BIB-110 GR (Twinax,TCC type) GR (Locking)
BIB-120 Type’N’ (Female) Type’N’ (Female)
BIB-125 Type’N’ (Female) SMA (Female)
BIB-130 Twinax (Amphenol) Type’N’ (Female)
BIB-135 GR (Twinax,TCC type) Type’N’ (Female)
BIB-140 Type’N’ (Female) Type’N’ (Male)
BIB-150 GR (Twinax,TCC type) GR (Locking)
BIB-160 GR (Twinax,TCC type) SMA (Female)
BIB-170 SMA (Female) Type’N’ (Female)
BIB-180 BNC (Female) BNC (Female)
BIB-190 TNC (Female) Type’N’ (Female)
BIB-200 HN (Female) HN (Female)
