説明

Milesight LoRaWANコントローラは、Modbus RS485ブリッジLoRaWAN機能をサポートしており、サーバーとRS485 Modbusデバイス間の通信を設定するためのリレーとして動作します。Milesight LoRaWANコントローラは、この機能のために2つのパススルーモードをサポートしています：

アクティブ・パススルー：ネットワークサーバーはRS485デバイスに任意のコマンドを送信でき、RS485デバイスはサーバーのコマンドに従ってのみ反応できます。

双方向パススルー：ネットワークサーバーがRS485デバイスに任意のコマンドを送信できるだけでなく、RS485デバイスがデータをネットワークサーバーにアクティブに送信することもできます。

注:
1)双方向パススルーが有効な場合、Modbus チャンネルは使用できず、対応する IF-THEN コマンドは機能しません。
2) 現在、UC100 と UC300 だけがこのモードをサポートしています。

この記事では、Modbus RS485 ブリッジ LoRaWAN を使用する方法を説明するために、アクティブ・パススルーを取り上げます。

必要条件

• Milesight LoRaWANコントローラー： UC50Xシリーズ/UC11XX/UC11-N1
• Milesight LoRaWANゲートウェイ：ネットワークサーバーとして動作
• RS485ターミナルデバイス

構成

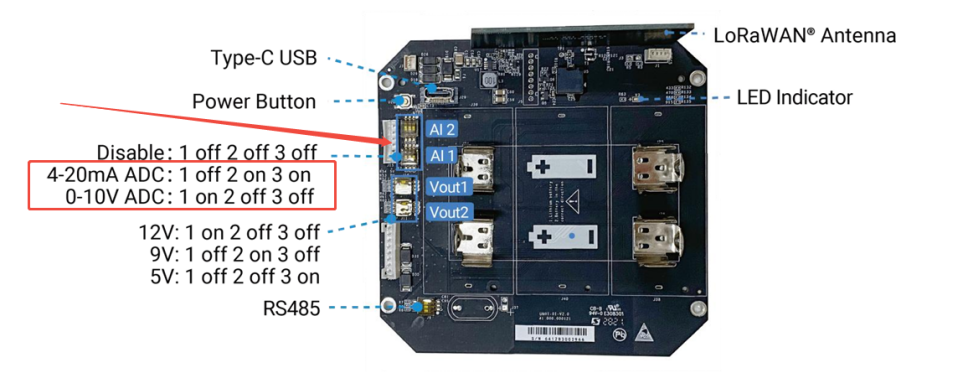

1. RS485ターミナルデバイスをLoRaWANコントローラに接続します。

2. MilesightコントローラをLoRaWANネットワークサーバーに接続します。Milesightゲートウェイをネットワークサーバーとして使用する場合は、こちらの記事をご参照ください： LoRaWANノード/センサーをMilesightゲートウェイに接続する方法。
3. インターフェースタイプをRS485(Modbus Master)に設定し、Modbus RS485ブリッジLoRaWAN機能を有効にし、転送ポートを2-84,86-223から選択します。この例ではポートを 123 に設定します。(パススルーモードオプションがない場合、モードはアクティブパススルーに固定されます。）
4. ゲートウェイの Web GUI にログインし、[Network Server] > [Packets] > [Send Data To Device] に進み、コントローラのデバイス EUI とポート 123 を入力し、Modbus RTU リード/ライトコマンドを送信します。コマンドの説明


   サーバID（スレーブID）	ファンクションコード	開始アドレス（上位）	開始アドレス（下位）	レジスタ数量（上位）	レジスタ数量（下位）	CRC
   01	03	00	00	00	01	840A

注：
デバイスタイプがクラス C の場合、コントローラはダウンリンクメッセージをすぐに受信します。
デバイスタイプがクラス A の場合、ダウンリンクメッセージはコントローラからのアップリンクがあるまでキュー（グレー）で待機します。

5. Network Server（ネットワークサーバー）> Packets（パケット）> Network Server（ネットワークサーバー）に移動すると、RS485 端末デバイスからの Modbus RTU 応答が表示されます。

リプライの説明
