UG67 屋外用 LoRaWAN®ゲートウェイ

UG67 屋外用 LoRaWAN®ゲートウェイ

  • IP67準拠
  • 64ビット クアッドコア プロセッサー
  • 新型SX1302 LoRaチップ搭載
  • スーパーキャパシタ内蔵
  • マルチバックホールコネクティビティ
  • 内部アンテナ設計
  • 組み込み型ネットワークサーバー
  • 複数のネットワークサーバーに対応
  • グローバルLoRaWAN®周波数プラン
    (CN470/RU864/IN865/EU868/AU915/US915/KR920/AS923)

新世代のパフォーマント屋外用LoRaWANゲートウェイ

Milesight UG67 Helium Hotspot Unboxing

2分でできるMilesight GatewayとThe Things Stackの接続方法

IP67準拠

IP67規格の筐体とPoE-PD(Powered Device)を採用。
UG67屋外用LoRaWANゲートウェイは、厳しい屋外環境での作業に適しています。

卓越したパフォーマンス

卓越した性能でデータ処理を高速化
512MB DDR4 RAM
1.5 GHz 64ビット クアッドコア プロセッサー

新世代のLoRaチップ

より少ない消費電力でより多くのトラフィックを処理できる

セムテック SX1302　｜　サポート SF5 & SF6

スーパーキャパシタ

大容量キャパシタを内蔵しているため、UG67屋外用LoRaWANゲートウェイは、停電が発生しても1分間動作を継続し、アラートを送信することができます。

低消費電力

大容量

8台のエンドデバイスから同時にデータを受信 最大2000台のエンドデバイスに対応



マルチバックホールコネクティビティ

イーサネット、携帯電話、Wi-Fiで接続し、暗号化されたデータを24時間提供します。

イーサネット            4G LTE            Wi-Fi

内蔵アンテナ

LoRa、Cellular、Wi-Fi、GPSアンテナを内蔵、オプションでLoRaアンテナ2本を外付けし、信号範囲を拡大可能

アンテナの設置が簡単に

ug67-double-antennas-installation
ug67-single-antenna-installation
previous arrow
next arrow

高い互換性

  • 組込型ネットワークサーバー
  • LoRa Basics™ステーション
  • LoRaWANのためのAWS IoTコア
  • 主流なネットワークサーバーと互換性あり

ネットワークサーバーを内蔵したUG67は、セムテックの最新のパケットフォワーダーにも対応し、AWS、TTN、ChirpStack、Loriot、Senet、Actility、Everynetなど複数のネットワークサーバーのプラットフォームに対応しており、データ処理に幅広い選択肢を提供することが可能です。

BACnetを利用したビル管理システムとの連携

BACnet/IPに対応することで、既存のビル管理システム（BMS）にリアルタイムデータをシームレスに統合することができます。
既存のビル管理システム(BMS)とシームレスに統合できます。

BACnet over LoRaWAN® （
補完的なネットワークとしてのLoRaWAN®

  • LoRaWAN®は、制御アプリケーションへのデータチャンネルとして機能します。
  • BACnetプロトコル、ネットワーク、BACnet対応デバイス、管理システムの変更は不要
    LoRaWAN®ネットワークは、コアBACnetインフラストラクチャから独立しています。

Milesight IoTクラウド

数回のクリックですべてのデータを保存、管理、分析 Android & iOSバージョンでデバイスを手元で管理可能

ポールマウント

壁掛け用

仕様

機種 UG67
ハードウェア・システム CPU クアッドコア 1.5 GHz、64 ビット ARM Cortex-A53
メモリ 512 MB DDR4 RAM
フラッシュ 8 GB eMMC
LoRaWAN® アンテナ 完全に統合された内部アンテナ（オプション：2 × 50 Ω N-メス外部アンテナコネクタ）。
チャンネル 8
周波数バンド CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923
感度 -140dBm 感度@292bps
出力電力 27dBm Max
プロトコル V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C
イーサネットインターフェース ポート 1 × RJ45（PoE PD対応）
物理層 10/100/1000 Base-T (IEEE 802.3)
データレート Rate 10/100/1000 Mbps(オートセンシング)
インターフェース Auto MDI/MDIX
モード 全二重または半二重（オートセンス）
Wi-Fi アンテナ 完全統合型内蔵アンテナ
規格 IEEE 802.11 b/g/n
送信電力 802.11b: 18 dBm +/-2.0 dBm (11 Mbps)
802.11g: 15 dBm +/-2.0 dBm (6 Mbps)
802.11g: 15 dBm +/-2.0 dBm (54 Mbps)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS0_HT20)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS7_HT20)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS0_HT40)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS7_HT40)
セルラーインターフェース（オプション） アンテナ Fully Integrated and Internal Antenna
SIM スロット 1
GPS  アンテナ 内蔵アンテナ
感度 -167dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-acquisition
位置精度 <2.5 m CEP
ソフトウェア ネットワークプロトコルs PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, etc.
VPN トンネル OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN
アクセス認証 CHAP/PAP/MS-CHAP/MS-CHAPV2
ファイアウォール ACL/DMZ/Port Mapping/MAC Binding/URL Filter
管理 Web、CLI、SMS、オンデマンドダイヤルアップ、DeviceHub、Milesight IoT Cloud
信頼性 WAN フェイルオーバー
電源・消費電力 電源 1. 1 × 802.3 af PoE input
2. 1 × 12 VDC M12コネクター
消費電力 標準 3.6W、最大 4.8W
物理特性 防塵・防滴構造 防滴構造　IP67
寸法 250 x 172 x 92 mm
取付方法 壁面取付またはポール取付
その他 リセットボタン 1 × RST
コンソールポート 1 × Type-C Port
LED インジケータ 1 × SYS, 1 × LoRa, 1 × LTE
内蔵 ウォッチドッグ、RTC、タイマー
認証規格 CE, FCC
環境 動作温度 -40°C ～ +70°C (-40℉ ～ +158℉)
60°C 以上でセルラーパフォーマンスが低下
保存温度 -40°C ～ +85°C (-40℉ ～ +185℉)
イーサネットアイソレーション 1.5 kV RMS
相対湿度 0～95%（結露しないこと）、25°C/77℉の場合

ドキュメント

アイコン

UG67 Datasheet

1 ファイル 0.00 KB
ダウンロード

アイコン

UG67 User Guide

1 ファイル 0.00 KB
ダウンロード

アイコン

ug67データシート

1 ファイル 509.45 KB
ダウンロード

アイコン

ug67クイックガイド

1 ファイル 1.76 MB
ダウンロード

アイコン

ug67ユーザーガイド

1 ファイル 5.41 MB
ダウンロード

関連記事

トップページに戻る

LoRaWANゲートウェイ

  • UG67 屋外用 LoRaWAN®ゲートウェイIP67準拠 64ビット クアッドコア プロセッサー 新型SX1302 LoRaチップ搭載 スーパーキャパシタ内蔵 マルチバックホールコネクティビティ 内部アンテナ設計 組み込み型ネットワークサーバー 複数のネットワークサーバーに対応
  • 準産業用LoRaWAN®ゲートウェイIP65準拠 NXP社製クアッドコアプロセッサー Semtech SX1302 LoRaチップ 複数のバックホールコネクティビティ 組み込み型ネットワークサーバー 複数のネットワークサーバーに対応 グローバルLoRaWAN®周波数プラン
  • UG56 産業用LoRaWAN®ゲートウェイUG56は、産業用アプリケーションに信頼性の高い接続を提供する高性能8チャネルLoRaWAN®ゲートウェイです。

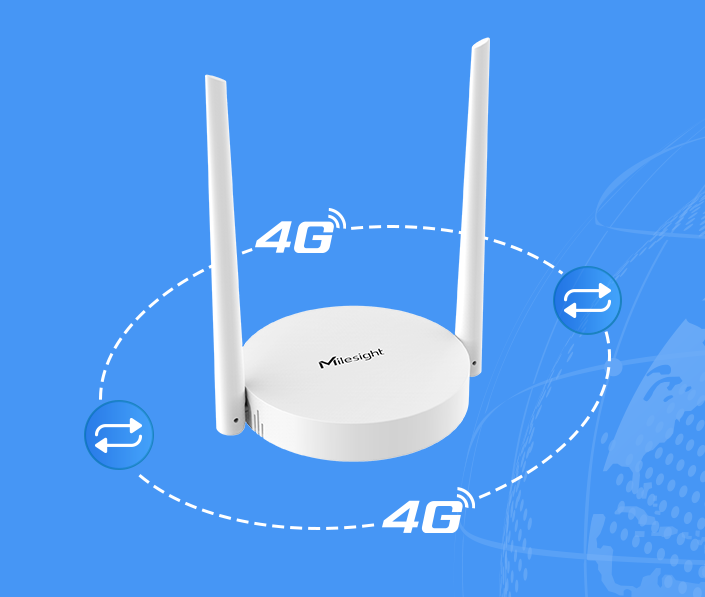

  • ミニLoRaWANゲートウェイ UG63投稿者プロフィール webmaster 最新の投稿 人数カウント2024.02.28ウルトラToFピープルカウンター VS135 WSシリーズ2024.01.23WS203 モーション＆THセンサー WTシリーズ2024 […]
