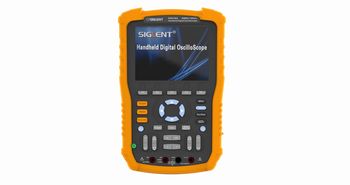

SHS1000シリーズハンドヘルドデジタルオシロスコープ

SHS1000シリーズハンドヘルドデジタルオシロスコープ

SiglentのSHS1000シリーズハンドヘルドデジタルオシロスコープは、何年ものSIGLENTの研究開発を利用しています。 これは、より単純なレイアウト、低消費電力、および非常に小さいフットプリントを可能にする多くの専用集積回路を採用します。



SHS1000-0 (1)

SHS1000-0 (1)

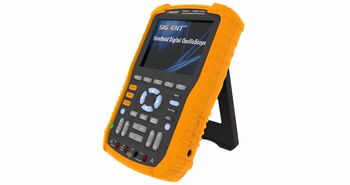

寸法：163.2mm×259.5mm×53.3mm(W×H×D)
重量：1.5Kg

機能と利点：

  • ハンドヘルド・デジタル・オシロスコープSHS1000シリーズは、長年の研究からSIGLENTで製造されます。高度に統合（低消費とミニ・サイズ）利点を持つ、SHS1000は特殊なCH間絶縁チップを採用しています。
  • デジタル・オシロスコープ、マルチメーターと日時レコーダーの組合せとして、SHS 1000は中国の最初のチャンネル間絶縁を実現したハンドヘルドデジタル・オシロスコープです。
  • CH間絶縁に関しての知的所有権（Siglent現在）により、FlukeとCAの、この分野での独占を打破します。


1GS/sサンプリングレート、100MHzバンド幅、2M点メモリ長、強力な分析、保存機能

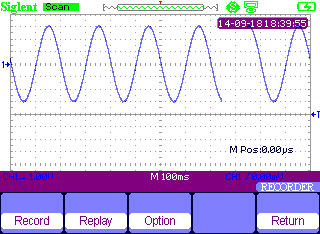

革新的な保存機能、7Mデータ保存、USB保存をサポート

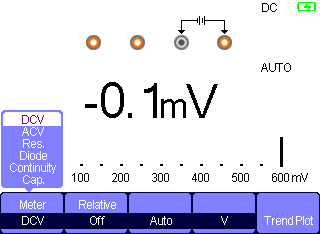

マルチメータ表示は、6000カウントと多くの一般的なテスト機能があります。


指定周期でパラメータ変更を表示。問題を早期に発見できます。



スコープ
タイプ SHS1062 SHS1102
バンド幅 60MHz 100MHz
立ち上がり時間 ≤5.8ns ≤3.5ns
リアル・タイム・サンプリング・レート 1チャンネル: 1GSa/s,
2チャンネル: 500MSa/s		 1チャンネル: 1GSa/s,
2チャンネル: 500MSa/s
等価サンプリング・レート 50GSa/s 50GSa/s
メモリ長 2Mpts 2Mpts
タイム・ベース範囲 5 ns/ div – 50s/ div 2.5ns/ div – 50s/ div
スキャン範囲 100ms/ div ～ 50s/ div 100ms/ div ～ 50s/ div
垂直感度 5mV/div – 100V/div(1-2-5 order) 5mV/div – 100V/div(1-2-5 order)
垂直分解能 8ビット 8ビット
トリガー・タイプ エッジ、パルス、ビデオ、スロープ、オールタナティブ エッジ、パルス、ビデオ、スロープ、オールタナティブ
周波数カウンター 6ビット 6ビット
接続 ＵＳＢ装置、ＵＳＢホスト ＵＳＢ装置、ＵＳＢホスト

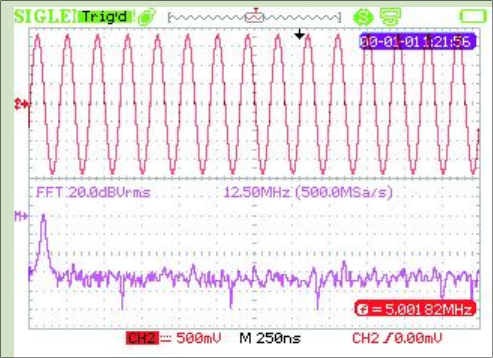

数学演算 +, -, * , /, FFT +, -, * , /, FFT
オシロスコープ傾向プロット 800K ポイント
計器
最大分解能 6000
ＤＣ電圧 60mV
600mV—1000V		 (±1%±15桁)
(±1%±5桁)
AC電圧 60mV
600mV—750V		 (±1%±15桁)
(±1%±5桁)
ＤＣ電流 60.00mA—600mA
6A—10A		 (±1%±5桁)
(±1.5%±桁)
AC電流 60.00mA—600mA 6A—10A (±1%±5桁)
(±1.5%±5桁)
抵抗 600Ω—60MΩ (±1%±5桁)
電気容量 40nF
400nF--400uF		 (±3%±10桁)
(±4%±5桁)
ダイオード 0—2V
連続性 <50Ω ブザー音
マルチメーター傾向プロット 1.2M points
アース・グランドからのチャンネル（2つのチャンネル・リファレンスの間） 過電圧カテゴリー 最大電圧
CAT I&CAT II 1000 Vrms
CAT Ⅲ 600 Vrms
マルチメーター入力参照とグランド過電圧カテゴリーの間 過電圧カテゴリー 最大電圧
CAT I&CAT II 600 Vrms
CAT Ⅲ 300 Vrms
BNC過電圧カテゴリーのための最高入力電圧 過電圧カテゴリー 最大電圧
1x CAT I&CAT II 300 Vrms
1X CAT Ⅲ 150 Vrms
10x CAT I&CAT II 1000 Vrms
10X CAT Ⅲ 600 Vrms
マルチメーター入力ポート最高入力電圧 電圧ポート DC 1000V, AC 750V
電流ポート(mA) AC 250V/600mA
電流ポート(A) AC 250V/10A
単一チャネル・コモンモードリジェクション、typical >1000:1 50MHz
チャネル間絶縁 >35 dB
一般機能
表示 5.7 インチカラーTFT-LCD, 320x234
電源 バッテリーまたはＤＣアダプタで外部の電源ソースから電源を入れる
電源ソース ビルトイン再充電リチウムバッテリー：7.4V 5000mAh, バッテリーは、ＤＣアダプタで4時間持続します： 100-240V 50/60Hz 入力9V 4A 出力
重量 1.5Kg
寸法 163.2mm×259.5mm×53.3mm
アクセサリー 2本の受動プローブ、マルチメータ・ペン、電源ケーブル、ＤＣアダプタ、マニュアル、CD、ソフトバッグ。
詳細なパフォーマンス・パラメータと技術的な指標は、チャンネル間絶縁ハンドヘルド・デジタル・オシロスコープ・データシート 《SHS1000 Series Isolated Handheld Digital Oscilloscope Datasheet》　を参照してください。

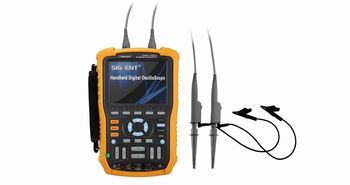

  1. 2本の受動プローブ
  2. マルチメータ・ペン
  3. 電源ケーブル
  4. ＤＣアダプタ
  5. マニュアル
  6. CD
  7. ソフトバッグ
  1. 組込電子回路設計とテスト
  2. 機械及び電気製品設計と分析
  3. 製造テスト、回路機能テスト
  4. 差動信号解析
  5. 教育と研究

製品モデル
SHS1102, 100 MHz, 2 チャンネル, 1 GSa/s

SHS1062, 60 MHz, 2 チャンネル, 1 GSa/s
標準アクセサリー
USB ケーブル
クイックスタートガイド
製品資格証明書
保証書
  マルチメーターペン(1000V)
1:1 / 10:1 プローブ（購入したチャネル数と一致）
電源アダプタ
オプションアクセサリー
高電圧プローブ(HPB4010)
電流プローブ (CP4020, CP4070. CP5030, CP5150)
ディファレンシャルプローブ (DPB4080, DPB5700)
ISFE (絶縁フロントエンド)
シリーズ バンド幅 チャンネル 最大リアルタイムサンプリングレート マルチメータ 絶縁レベル メモリ長
SHS1102
 100MHz 2CH 1G Sa/s 電圧、電流、抵抗など
8つの通常機能		 1000V CATII，600V CATIII 2Mpts
SHS1062
 60MHz 2CH 1G Sa/s 電圧、電流、抵抗など
8つの通常機能		 1000V CATII，600V CATIII 2Mpts
