製品概要

UC51xシリーズLoRaWANワイヤレスソレノイドバルブコントローラは、バルブのDCラッチングソレノイドをリモート制御するために使用されるデバイスです。2つのソレノイドインターフェイスと2つのパルスインターフェイスを備えており、ローカルまたはリモートで簡単に制御することができます。

UC51xソレノイドポートは、ソレノイドバルブを開くには、50ミリ秒間隔の12ボルトのパルスを出力し、逆に、閉じるには、逆パルスを出力します。したがって、電磁弁を購入するとき、それはむしろあなたがよく選択する常開/閉型よりもパルス制御電磁弁です。さらに、電圧はあなたが注意を払う必要があります別のかなりの属性です。

要件

–UC51X電磁弁コントローラー
-電磁弁
-MilesightIoTクラウドアカウント

構成

ステップ1：UC51xユーザーガイドに従ってバルブとUCコントローラの間のケーブルを配線します。
説明 コントローラから赤と黒のケーブルを電磁弁の開閉用に配線し、GPIOをパルス水量計に配線して水量をカウントします。GPIO1はソレノイドバルブ1に、GPIO2はソレノイドバルブ2にマッチします。
ステップ2:ここをクリックしてMilesightゲートウェイをMilesight IoTクラウドに接続します。
ステップ3:My Devices->Deviceページで+New Devicesをクリックし、Milesight IoTクラウドにデバイスを追加する方法の記事を参考にSN経由でゲートウェイをMilesight IoT Cloudに追加します。

ステップ4：UC511の場合、デフォルトの作業タイプはクラスCです。My Device（マイデバイス）>Basic Setting（基本設定）で作業モードをクラスAまたはクラスCに設定できます。

ステップ5：水道メーターをUC51xデバイスに接続する場合は、各パルスの単位を設定します。

ステップ6: Milesightクラウドからバルブをコントロールし、バルブ2のスイッチを入れ、継続時間を設定します。

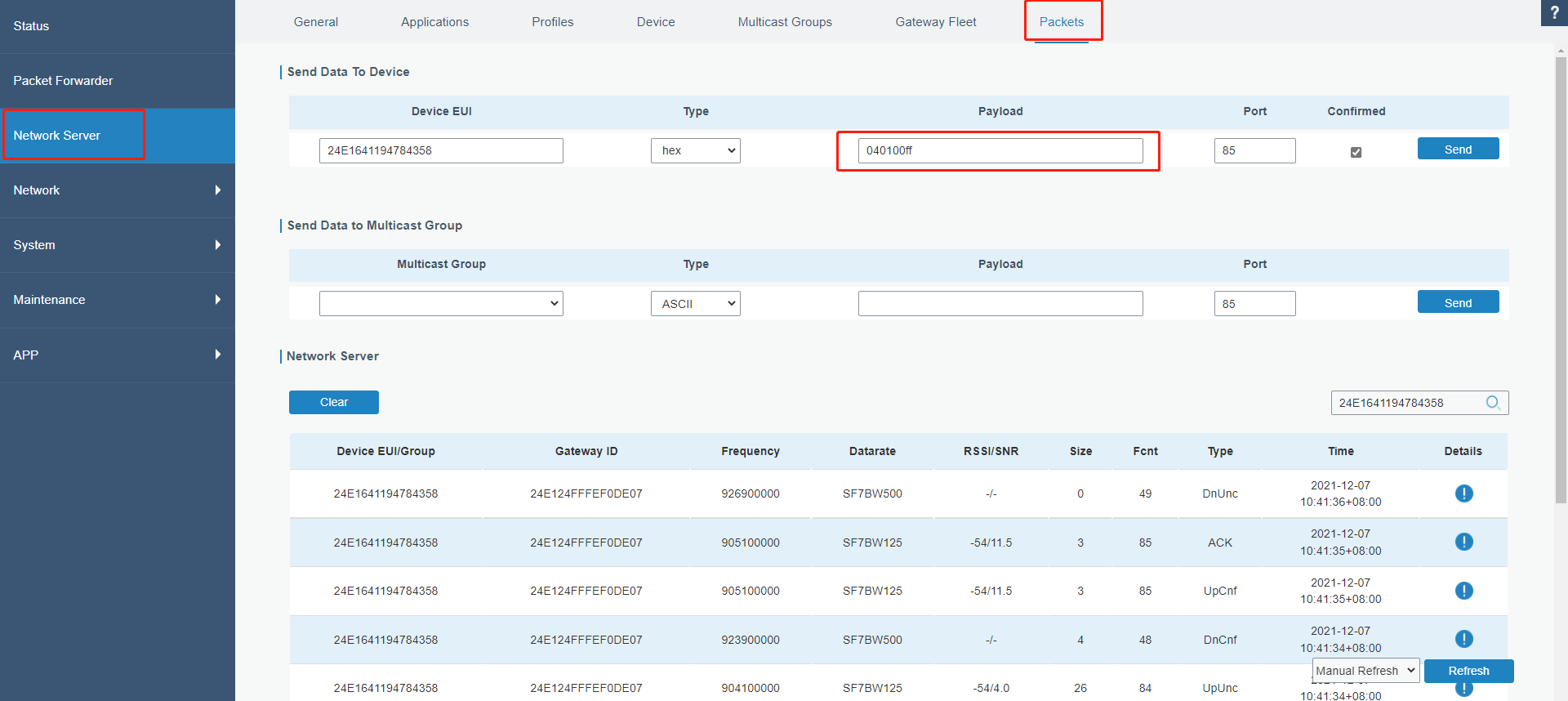

注意：独自のネットワークサーバーを使用する場合は、コントロールダウンリンクを送信するためにUC51x通信プロトコルを参照してください。

UC51xの動作モードをクラスAに設定した場合、ダウンリンク制御は次のアップリンクが到着するまで即座に開始されません。

注： UC51X の動作モードがクラス A の場合、ダウンリンク・コマンドを受信するために定期的に空のパッケージをアップリンクします。アップリンクの間隔はツールボックスから設定可能で、デフォルトでは 600 秒です。アップリンク間隔はツールボックスから設定可能で、デフォルトは600秒です。

時間アイコンは、コマンドがゲートウェイに到着し、アップリンクを待っていることを示します。

完了すると、バルブのステータスはクローズに戻ります。

ダッシュボードに移動し、バルブウィジェットを追加してバルブを制御することもできます。
