説明

Modbus RTU to/over TCP は、TCP クライアント/Modbus TCP クライアントと RS485 Modbus RTU デバイス間の通信を実現する機能です。設定については、記事「Milesight ゲートウェイとコントローラ間で Modbus RTU to/over TCP を実現する方法」をご覧ください。

この記事では、TCP クライアントまたは Modbus TCP クライアントから RS485 デバイスデータを受信できない場合のトラブルシューティング方法について説明します。

解決策

パート 1： Milesight コントローラの確認

1. RS485 シリアル設定が正しく、Modbus RS485 ブリッジ LoRaWAN が有効になっていることを確認してください。

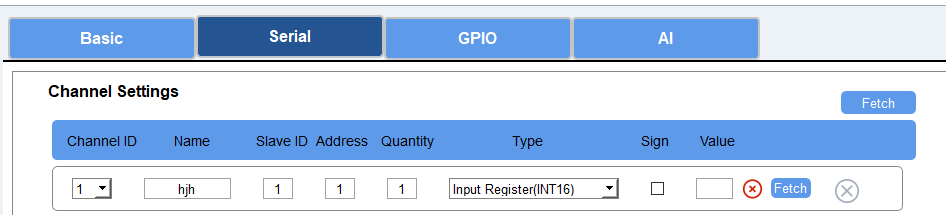

2. Milesight コントローラが ToolBox 経由で RS485 デバイスデータを取得できることを確認してください。フェイルした場合は、記事「ToolBox から RS485 データを取得できません」を参照してください。
3. Milesight コントローラのクラスタイプを クラス C に変更し、保存してください。クラス C タイプは UC502/UC11-N1-DC/UC1152 のみ対応しています。
4. データの詰まりを防ぐため、コントローラの報告間隔を長くしてください。

パート 2：Milesight ゲートウェイのチェック

1. Milesight コントローラが Milesight ゲートウェイのネットワークに参加していることを確認してください。（LoRaWAN ノードを Milesight ゲートウェイに接続する方法を参照してください）
2. Network Server > Packets ページに移動し、コントローラのデバイス EUIおよびModbus RS485 ブリッジ LoRaWAN ポートを入力し、タイプをhexに選択して、送信をクリックして Modbus RTU コマンドをコントローラに送信してください。Modbus の応答が表示されれば、コントローラとゲートウェイの伝送に問題はありません。

3. 正しい Modbus RTU データ送信 タイプを選択し、正しいポートを設定してください。設定を変更した後、ゲートウェイを再起動してください。

• Modbus RTU データ送信：

Modbus RTU over TCP： TCP クライアントをゲートウェイに接続し、リモートで Modbus RTU コマンドを送信します
Modbus RTU to TCP： Modbus TCP クライアントをゲートウェイに接続し、リモートで Modbus TCP コマンドを送信します

• Fport： コントローラーと同じModbus RS485 Bridge LoRaWAN ポート
• TCP Port: TCP クライアントまたは Modbus TCP クライアント・ポート

4. TCP クライアントまたは Modbus TCP クライアントがゲートウェイ IP アドレスに ping できることを確認し、ゲートウェイ Maintenance -> Tool -> Ping ページで TCP クライアント/Modbus TCP クライアント IP アドレスに ping することもできます。
5. TCP クライアントまたは Modbus TCP クライアントから Modbus コマンドを送信し、[Network Server] > [Packets] ページでダウンリンクと応答があるか確認します。もしそうでなければ、ゲートウェイのログファイルをダウンロードし、解凍してください。
6. ログに以下のようにゲートウェイのタイムアウトが表示されている場合、ゲートウェイに RS485 応答が来る前にゲートウェイがセッションを終了したことを意味します。ゲートウェイのデフォルトのタイムアウトは 10 秒です。解決策は、RS485の返信時間を短くするか、ゲートウェイのタイムアウト時間を長くすることです。ゲートウェイのタイムアウトを増やす必要がある場合は、Milesightサポートまでお問い合わせください。

time="2021-04-14T21:02:19-04:00" level=info msg="new tcp client 192.168.1.101:56171 connected"
time="2021-04-14T21:02:20-04:00" level=info msg="tcp message received [0 1 0 0 0 6 1 3 0 211 0 1]"
time="2021-04-14T21:02:20-04:00" level=info msg="[REQ] modbus-rtu [0 1 0 0 0 6 1 3 0 211 0 1], and push into lora-gateway mqtt"
time="2021-04-14T21:02:30-04:00" level=info msg="[RESP] timeout, modbus without response"

トラブルシューティングにお困りの場合は、Milesightテクニカルサポートまでお気軽にお問い合わせください。
