スマート変流器 CT10x

スマート変流器 CT10x

ワイヤレスで非接触性を維持

  • セルフパワー動作
  • 最大3.3kHzの周波数による優れた精度
  • リアルタイムの累積アンペアアワー計算
  • 非接触的な設置
  • 不規則な電流状態アラート
  • 外部ワイヤー温度センサー
  • 取り外し可能でケーブルのないデザイン
  • LoRaWAN®ワイヤレステクノロジー
本製品は技術基準適合証明を取得しています。
認証番号：020-250319（TELEC）
bottom
front
side
previous arrow
next arrow
bottom
front
side
previous arrow
next arrow

取り外し可能なデザイン

簡単に分解できるため、さまざまな設置環境、特に限られたスペースに対応できます。

CT101 100A電流容量

最大100アンペアの電流が必要な典型的な用途向け。

CT103 250A 電流容量

より大きな電流が流れるアプリケーションに対応し、幅広い電流測定能力を提供します。

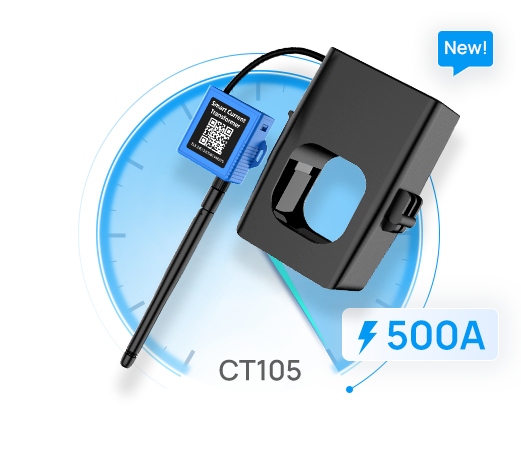

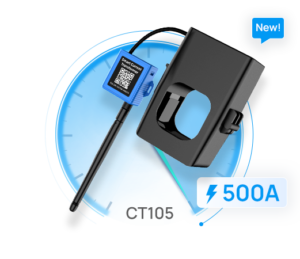

CT105 500A電流容量

より大きな電流が流れるアプリケーションには、500Aの電流容量を持つCT105を提供します。

セルフパワー：バッテリーなし、制限なし

CT10xは、測定回路から直接電力を得るように設計されているため、バッテリーの制約がなく、シームレスな動作が可能です。

優れた精度

CT10xは最大3.3kHzの高サンプリング周波数を誇り、他社の追随を許さない精度とディテールを保証します。

1秒間隔の効率的なエネルギー追跡

1秒間隔でリアルタイムに累積アンペアアワーを計算します。これにより、正確な消費電流のモニタリングと分析が可能になり、次のような目標を達成できます。

非接触的な設置

非接触的で迅速な設置のためのスプリットコア製品設計により、回路損傷や停電のリスクを排除。

外部ワイヤー温度センサー

外部ワイヤー温度センサーが利用可能で、ワイヤー温度が設定されたしきい値に達すると警告を発します。

電流しきい値アラート

電流しきい値の最小値と最大値を設定し、しきい値のトリガー時に即座にアラームを受信して迅速な対応が可能。

過電流アラート

実際の電流が定格を超えると、スマートLEDインジケータが2秒ごとに点滅し、アラーム状態を視覚的にすばやく確認できます。

コンパクトな工業デザイン

複数のアンテナタイプから選択可能 CT10xはハイゲインアンテナを搭載し、安定した信号伝送を実現します。 また、お客様のニーズに合わせて、オプションでマグネットアンテナもお選びいただけます。 ケーブルフリー 配線の煩わしさとはお別れです。 これにより、設置プロセスが簡素化され、人件費が削減され、より柔軟な設置が可能になります。

design-1
design-2
previous arrow
next arrow

代表的なアプリケーション

オフィスビル

商業ビル

病院

工場

LoRaWAN®ベース

  •  貫通信号：都市部では最大2km、農村部では最大15kmのデータ伝送範囲
  • 高い互換性：標準的なLoRaWAN®ゲートウェイやネットワークサーバーに準拠

クラウドデータ管理 Milesight IoT Cloud

  •  データ可視化ダッシュボード: すべての数値が一目でわかる
  • 自動トリガー: Milesight IoTセンサーとのインタラクティブな連携により、シーンベースの自動化を実現
  • 定期レポートとリアルタイムアラート: データに基づく洞察
  • Android & iOSアプリ: 手元でデバイスを管理

簡単なインストール

Open

Insert

Secure

仕様

電気計測
検出パラメータ 実効電流
サンプリング周波数 3.3kHz
動作周波数 50～60Hz
定格一次電流 100本の腕
定格二次電流 100 mArms
最低限の報告義務（現行）* 1.5腕（1分間隔）
1.4腕（10分間隔）
正確さ ±1%（5本以上の腕）、±3%（5本以下の腕）
解決 1mA
温度センサー センサータイプ：NTC
　測定範囲：-20℃～100℃
　測定精度：±1%
無線伝送
プロトコル LoRaWAN®
アンテナコネクタ 1 × 50 Ω SMAコネクタ（中央ピン：SMAメス）
頻度 CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1&2&3&4
送信電力 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
感度 -137dBm
モード OTAA/ABPクラスA
その他
ボタン 1 × 再起動ボタン
LEDインジケーター 1 × ステータス/アラーム表示器
ポート 電源供給、設定、コンソールまたはケーブル温度センサー接続用のUSB Type-Cポート×1
ソフトウェア
構成 USB Type-Cまたはダウンリンク
高度な機能 しきい値アラーム、オーバーレンジアラーム、FUOTA
物理的特徴
電源 1. 誘導電流電源
2. USB Type-Cポートによる5V
絶縁電圧 2.5kVac(実効値)(1mA/1分)
色／素材 青色、PBT+PC（UL94 V0）
延長ケーブルの長さ 1メートル
動作温度 -20℃～70℃（-4°F～158°F）
保管温度 -25℃～80℃（-13°F～176°F）
相対湿度 ≤ 95%（非結露）
侵入保護 IP30
寸法 86.5 × 31 × 37.4 mm (3.4 × 1.22 × 1.47 インチ)
配線穴: Φ 16 mm (Φ 0.63 インチ)
重さ 85.65g
インストール トランシーバー：ケーブルタイによる取り付け（統合モード時）
CTクランプ：試験導体上に吊り下げ
承認
規制 CE、FCC、UL508
*試験導体から電源供給を受けている場合、異なる報告間隔でデータを報告するために必要な最小電流値。より低い電流を測定するには、USB経由で電源を供給する必要があります。
