近磁界プローブ 10Ghz セット SX1

近磁界プローブセット SX1

周波数レンジ 1GHz ～ 10GHz

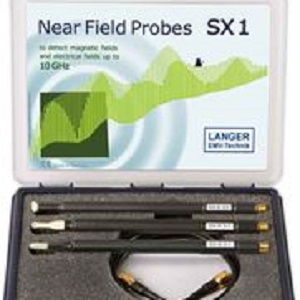

内　容

  • E-Fieldプローブ　 　SX-E03
  • H-Fieldプローブ　　SX-B3-1
  • H-Fieldプローブ　　SX-R3-1
  • ケーブル　　　　　　SMA-SMA
  • ケース
  • 取扱説明書（英語版）

近磁界プローブセットSX1(PDF)



特性 説明 タイプ プローブヘッド

SX-E03　パッシブ・ニアフィールド・プローブ

プローブ・ヘッドは約4×4mmと小さく、プリント回路基板上のシングルコンポーネントのような範囲で電界源を見つけ出します。また測定物（高電界強度）に直接配置することが出来ます。
周波数レンジ　1GHz～10GHz
プﾟローブヘッド約4×4mm

SX-B3-1　パッシブ・ニアフィールド・プローブ

測定コイルはプローブのシャフトに角度90度にセット出来ます。プローブヘッドを垂直にセットすることで測定コイルがプリント回路基板表面に直接的に触れるので、プリント回路基板の届きにくいスポットも測定が可能です。デバイスから放たれる磁力線の方向を探出します。
周波数レンジ　1GHz～10GHz　　分解約2mm
プﾟローブヘッドØ約4mm

SX-R3-1　パッシブ・ニアフィールド・プローブ

小さいプローブヘッドでRF磁場を高分解能に探知します。そのため、より小さいコンポーネントでもインターフェイス源として認識されます。SC-R3-1は、ICピンの周辺のような測定が難しいスポットでも測定可能な様に設計されています。
周波数レンジ　1GHz～10GHz　　分解約1mm
プﾟローブヘッドØ約3mm
