インピーダンスアナライザ

高度な自動バランスブリッジ原理を使用して開発に成功した新世代のインピーダンスアナライザ。10Hz～最大130MHz。

高度な自動バランスブリッジ技術で、10Hz〜130MHzの周波数範囲で0.08％の基本精度を保証でき、5msの高速テスト速度と1GΩのインピーダンステスト範囲は、コンポーネントと材料の測定要件を満たすことができます。

●型番: TH2851-130/TH2851-80/TH2851-50/TH2851-30/TH2851-15

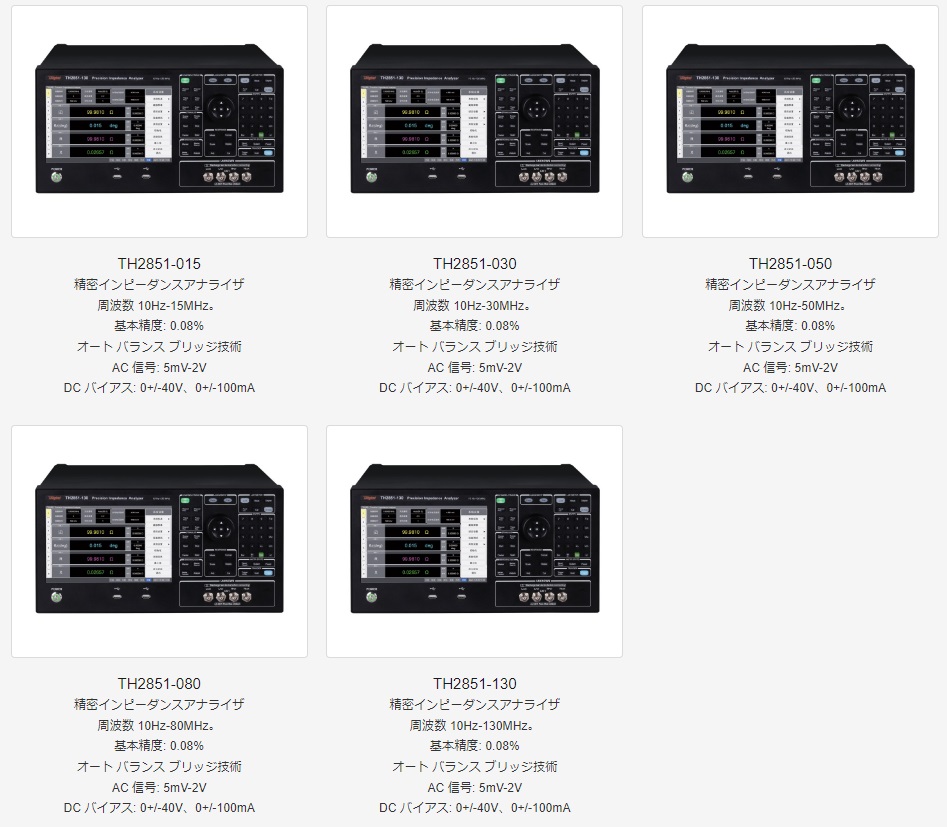

インピーダンスアナライザ　TH2851シリーズ　ラインアップ

モデル番号	周波数
TH2851-130	10Hz～130MHz	基本精度：0.08％電気レベル5mV-1V DCバイアス+/- 40V / 100mA 4パラメータ測定、1601ドットリストスイープ、マルチトラックグラフィックス分析（分割画面）、等価回路分析 10.1インチのキャプティブタッチスクリーン
TH2851-80	10Hz～80MHz
TH2851-50	10Hz～50MHz
TH2851-30	10Hz～30MHz
TH2851-15	10Hz～15MHz

TH2851シリーズインピーダンスアナライザは、最新レベルの国内インピーダンステスターである現在の高度な自動バランスブリッジ原理を使用して開発に成功した新世代のインピーダンステスターです。

TH2851シリーズのインピーダンスアナライザは、従来の家庭用機器の複雑で面倒な操作インターフェースを完全に覆しました。 Windows 10オペレーティングシステムに基づいて、完全にコンピューター化された操作インターフェイスを実現し、テストをよりスマートかつ簡単にします。

TH2851シリーズインピーダンスアナライザは、他社同様機器の120MHz周波数ボトルネックも完全に上回っており、分析することしかできず個別にテストすることができないという欠陥を解決しました。テストと分析のための2つのインターフェースにより、テストが容易になります。

高度な自動バランスブリッジ技術のおかげで、10Hz〜130MHzの周波数範囲で0.08％の基本精度を保証できます。

5msの高速テスト速度と1GΩのインピーダンステスト範囲は、コンポーネントと材料の測定要件を満たすことができます。これは、低損失（D）コンデンサと高品質係数（Q）インダクタの測定に特に役立ちます。 4端子ペアポート構成は、テストラインの電磁結合の影響を効果的に排除することができ、低インピーダンステスト機能の下限は、従来の5端子構成機器に比べて10倍下に拡張されています。

A.高精度

自動バランスブリッジ技術の適用により、10Hz〜130MHzおよび1mΩ〜100Mのインピーダンス範囲で理想的な測定精度を達成できます。最高精度は0.08％で、RF反射測定法のインピーダンスアナライザよりもはるかに高い精度です。ネットワークアナライザの精度。

B.高い安定性と高い一貫性

下の図は、速度5、テスト周波数1MHzで100Ωの抵抗を測定した曲線であり、下の図から、そのトラックノイズが≤0.003％（≤±0.0015Ω）であることがわかります。

C.高速

D. 10.1インチの大画面、4つの測定パラメータ、詳細を一目で確認

10.1インチのタッチスクリーン、1280 * 800の解像度、Windows 10システム、中国語と英語の操作インターフェイス、キーボード、マウス、LAN、VGA / HDMIインターフェイスをサポートし、比類のない操作の利便性をもたらします。

大画面にはさらに多くの利点があります。すべてのテストパラメーターと並べ替えパラメーター、並べ替え結果、関数選択などのパラメーターを同じ画面に配置でき、混雑して乱雑に見えず、4つの測定パラメーターを同時に表示できます。。 4つの測定パラメータは任意に調整できます。画面左側のボタンで、8セットのテストパラメータをすばやく選択できます。
