インパルス巻線試験機　IWT-5000A

コイルの特性評価には、インパルス巻線試験機　IWT-5000A

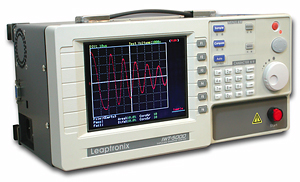

IWT-5000A インパルス巻線試験機（インパルスウィンディングテスタ）は、5000Vまでのパルス電圧をインバータ、モータなどのコイルに与え、コイルの断線やショート、絶縁不良及びインダクタンスの変化などを試験可能。 高電圧で幅の狭い（エネルギー量の小さい）インパルス電圧を、200～5000Vの範囲でプログラマブルにコイルに与えることで、被試験コイルに与えるダメージを縮小化し、信頼性の高い、効果的な試験環境を提供します。

IWT_5000A

インパルス巻線試験機

IWT-5000A
  • 測定用に自動スケーリング機能を装備。
  • コロナ放電などの絶縁不良を検査するための４種類の自動判定機能付き。
  • パス・フェイル自動試験機能付き
  • ＰＣリンク解析用ソフト付き
  • 量産用ハンドラーＩＦ機能有り
  • 標準価格：７０万円
  • 付属品：ハイボルテージテストラインケーブル、電源コード 、ユーザマニュアル、USBインターフェイスケーブル、ＣＤ
  • *現在この製品の販売は、終了しております。修理＆校正のご依頼は、サポート窓口へ


仕様表
印加電圧 200V～5000V (100V Steps)
出力エネルギー 0.25J (max)
試験インダクタンス範囲 0.2μH above
 サンプリングスピード 8 bit / 10 nx (100MHz)
入力レジスタンス 10MΩ
ディスプレイ解像度 5.6インチ カラー LCD (320 x 234)
判定モード Area Size Comparison
Diff Zone Comparison
Corona Amount Comparison
Corona Number Comparison
波形保存 360 Sets of waveforms
判定出力 Pass/Fall, beeping
PC-Link インターフェース USB2.0, RS-232, I/O
動作環境 0～40℃, ≦90%RH
入力電源 AC110/220;60～50Hz
寸法 310(W) x 150(H) x 180(D)mm
重量 5.3Kg
IWT-series

IWT-series
