TBCS101-DA差動アンプ

TBCS101-DA差動アンプ



TBCS101-DAは、DC-250MHzからのフラットな応答、3dB帯域幅310MHz、減衰1:50、出力インピーダンス50Ωの差動アンプです。

アプリケーション

  • CS101テストセットアップ用の差動アンプ。
  • 汎用差動アンプ

仕様

一般仕様

  • 周波数範囲:DC – 310 MHz、3 dB帯域幅、標準
  • ゲイン: 1:50
  • 立ち上がり時間:≤ 2.3ns(200mVステップ)
  • RFコネクタ:BNCメス

入力仕様

  • 入力インピーダンス:1MΩ//10pF
  • 最大入力レベル:最大±50V(リニア動作時)(100V差動モード時)
  • 最大定格:最大100Vコモンモード/200Vディファレンシャルモード±ダメージ用

出力仕様

  • 出力インピーダンス:50 Ω
  • 出力リターンロス:> 20dB、標準
  • コモンモード除去:DC – 1 MHz > 70 dB;1 MHz – 100 MHz ≥ 80 dB;100 MHz – 310 MHz ≥ 50 dB
  • 最大出力電圧:2 Vpp
  • DCオフセット:出力で<10mV
  • ノイズ:< 1.4mVRMS

供給仕様

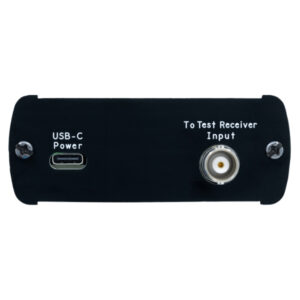

  • 電源コネクタ:USB-C
  • インジケータLED:電源オン
  • 動作電圧:5 V DC
  • 消費電流:90mA
  • 動作温度範囲:-20°C〜+50°C
  • 寸法:幅82mm×高さ33mm×長さ80mm
  • 重さ:100 g

オプションのアクセサリー

部品番号 形容
TBMR-110メートル 測定レシーバ、1 Hz – 110 MHz、CISPR、MIL-STD
