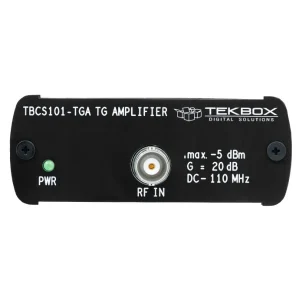

TBCS101-TGA DC結合低ノイズアンプ

TBCS101-TGA DC結合低ノイズアンプ



TBCS101-TGAは、DC-20MHzのフラットゲイン、40MHzの3dB帯域幅、20dBのゲイン、+ 15dBmの出力電力を備えたDC結合アンプです

アプリケーション

CS101試験に必要な高出力DC結合アンプ用ドライバーアンプ TBMR-110M計測受信機のトラッキングジェネレータ信号をブーストする汎用アンプです。

仕様

一般仕様

  • 周波数範囲:DC – 40 MHz、3 dB帯域幅、標準
  • ゲイン:20dB、標準(≙線形電圧ゲイン10)、負荷インピーダンス50Ω
  • RFコネクタ:BNCメス

入力仕様

  • 入力インピーダンス:50 Ω
  • 入力リターンロス:> 30dB、標準
  • 最大入力レベル:-5 dBm(≙0.35 Vpp);出力飽和用
  • 最大定格:+20dBm(50Ωシステム)/± 1.5V DC最大入力定格

出力仕様

  • 出力インピーダンス:50 Ω
  • 出力リターンロス:> 20dB、標準
  • P1dBout:+ 15 dBm(≙3.5 Vpp);出力サチュレーション
  • IP3出力:+ 25 dBm
  • DCオフセット:出力で<100mV。入力は50Ωで終端

供給仕様

  • 電源コネクタ:USB-C
  • インジケータLED:電源オン
  • 動作電圧:5 V DC
  • 消費電流:90mA
  • 動作温度範囲:-20°C〜+50°C
  • 寸法:幅82mm×高さ33mm×長さ80mm
  • 重さ:100 g

オプションのアクセサリー

部品番号 形容
TBMR-110メートル 測定レシーバ、1 Hz – 110 MHz、CISPR、MIL-STD
