MIL-STD-461G RS101テストは、大きな放射磁場に近接して設置された機器の感受性、および30 Hz〜100kHzの周波数範囲でそれらに耐える能力を決定します。
TBRS101ループアンテナセットは、TBRS101-TX放射ループ、TBRS101-RXフィールドモニタリングループ、TBCCP1-2K70で構成されています。

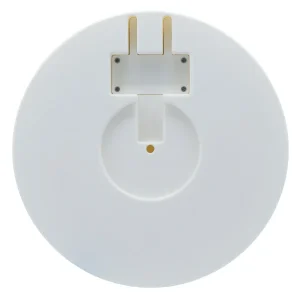

TBRS101-TX放射ループは、低周波磁場放射を生成するために使用されます。巻線とEUTの間の距離は5cmです。これは、試験中に放射ループの前端がEUT面に接触したときに達成されます。このテストは、30 Hz〜100 KHzの周波数範囲に適用できます。MIL-STD-461Gのセクション5.20では、テストのセットアップと測定手順が規定されています。

TBRS101-TX放射ループは、直径12cmのコイルと20ターンの12AWGゲージ(2mm)銅線で構成されています。ループ巻線のDC抵抗は50mΩです。ループは、入力バナナプラグにRF電流を印加することにより、包含平面に垂直な磁場強度または磁束密度を生成します。

TBRS101-RXフィールドモニタリングループは、シールドボディ内に直径4.1cmのコイルと51巻の7ストランド41AWGリッツ線で構成されています。ループ巻線のDC抵抗は4.1オームです。ループは、TBRS101-TX放射ループ巻線から包含平面5cmに垂直な磁場放射を受け取り、ループの出力ポートでBフィールド/Hフィールド放射の強度に比例した電圧信号を生成します。

TekBox TBCCP1-2K70同軸RF電流監視プローブは、50Ωの負荷時に9kHzから30MHzまで0dBΩ(1V/A)の平坦な伝達インピーダンスを持つもので、キャリブレーション用のオプション・アクセサリとして用意されています。

TBRS101-TX放射ループ技術仕様

• タイプ:放射ループアンテナ
• 周波数範囲:30 Hz〜100 KHz
• 規格:MIL-STD-461G / RS101
• ループ径:12cm
• ループ構造:12 AWGゲージ2mm銅線を20巻伸べます
• ループコイルの直流抵抗:50mΩ(公称)
• ループコイルの自己インダクタンス:90μH
• 入力コネクタ:オスバナナプラグ
• 機械的寸法(取り付けポールなし):L x W x H:8.2 cm x 15.2 cm x 15.2 cm(3.23 "x 5.98" x 5.98 ")
• 機械的寸法(取り付けポール):L x W x H:38 cm x 15.2 cm x 15.2 cm(14.96 "x 5.98" x 5.98 ")
• 重量:0.5 kg(1.1ポンド)

TBRS101-RXフィールドモニタリングループ技術仕様

• タイプ:パッシブモニタリングループアンテナ
• 周波数範囲:30 Hz〜100 KHz
• 規格:MIL-STD-461G / RS101
• ループ径:4.1cm
• ループ構造:7ストランド41AWGリッツ線を51巻取ります
• ループコイルの直流抵抗:4.1 Ω(公称)
• ループコイルの自己インダクタンス:180μH
• 出力コネクタ:Nメス、50 Ω
• アンテナ変換係数:理論上の検証係数と比較して±3dB以内
• MIL-STD-461Gの標準RS101フィールド監視ループ
• 機械的寸法:L x W x H:4.37 cm x 5.42 cm x 7.92 cm(1.72インチ x 2.13インチ x 3.12インチ)
• 重量:0.1 kg(0.22ポンド)
