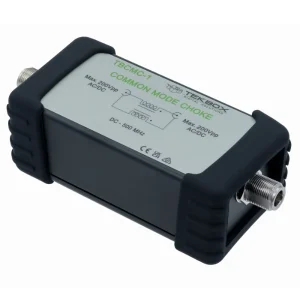

TBCMC-1 RFコモンモードチョーク



TBCMC-1は、汎用のRFコモンモードチョークです。これは主に、シャント法に基づくインピーダンス測定セットアップでグランドループ電流を減衰するように設計されています。TBCMC-1は対称設計です。

仕様

  • コンプライアンス:RoHS
  • ディファレンシャル・モード・インピーダンス:50Ω(代表値)
  • 特性評価された周波数範囲:1 Hz – 1 GHz
  • 推奨周波数範囲:10 Hz – 500 MHz
  • ディファレンシャルモード電力定格:最大130W、最大1GHzの
  • ディファレンシャルモード電圧定格:最大225V pp、最大1GHzまで
  • 挿入損失(S21、S12):
    • < 0.1 dB 最大 10 MHz、代表値
    • < 0.2 dB 最大 100 MHz、標準
    • < 0.6 dB 1 GHzまで、標準
  • コモンモード除去:
    • > 60dB 1MHzまで、標準値
    • > 30 dB 最大 100 MHz、標準値、
    • > 10 dB 最大 1 GHz、標準
  • 入力リターンロス(S11、S22):> 1GHzまで20dB、標準
  • コモンモード飽和電流:500mA、標準
  • RFコネクタ:50 Ω N –メス、
  • 動作温度範囲:0°C〜60°C
  • エンクロージャ寸法:70 mm x 60 mm x 140 mm
  • 重さ:350 g

オプションのアクセサリー

部品番号 形容
TBTB-1 シャントインピーダンス法のPCBをテストします。スルー、N-F / N-F;40 × 60ミリメートル
TBTB-2 直列インピーダンス法のテストPCB。N-F/N-F;40 × 60ミリメートル
