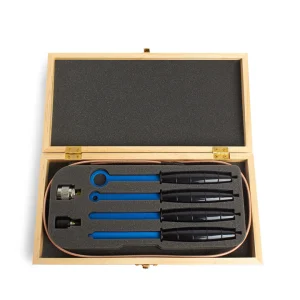

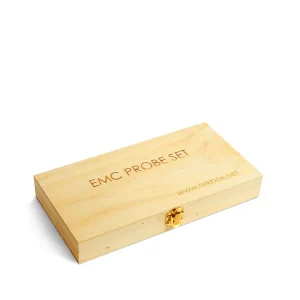

TBPS01 – EMC近傍界プローブセット
H20、H10、H5、E5は、放射エミッションEMCプリコンプライアンス測定用の磁界（H）および電界（E）プローブです。これらのプローブは、電磁放射源の近傍界で使用され、電子アセンブリの構成要素内の潜在的な干渉源の位置を特定するのに役立ちます。これらのプローブは広帯域アンテナと同様に機能し、部品、PCBトレース、筐体の開口部や隙間、その他RFを放射する可能性のある部品からの放射エミッションを拾います。これらのプローブは通常、スペクトラムアナライザに接続されます。PCBアセンブリまたは筐体の表面上でプローブをスキャンすることで、電磁放射を放射している箇所を迅速に特定できます。より小型のプローブに変更することで、エミッションの発生源をさらに絞り込むことができます。その他の用途としては、プローブにRF信号を入力し、影響を受けやすい回路部分に放射することで、RF耐性試験を行うことができます。さらに、これらのプローブは修理やデバッグの分野で、RF信号レベルを非接触で測定することで、RF信号チェーンの問題を追跡するために使用できます。もう一つの用途は、変調器や発振器などのRF構成要素の非侵襲測定です。低ノイズプリアンプと組み合わせることで、周波数、位相雑音、スペクトル成分を測定できます。

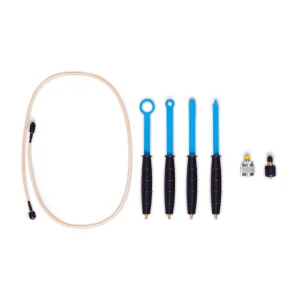

各セットには、SMB-SMAケーブル（0.75m）が付属しています。
