TBLNA-9K30 ループアンテナプリアンプ

TBLNA-9K30 ループアンテナプリアンプ

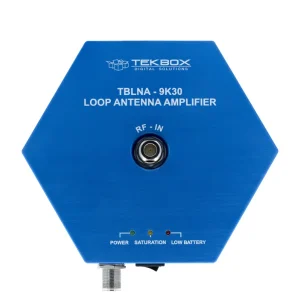

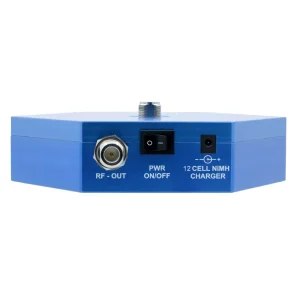

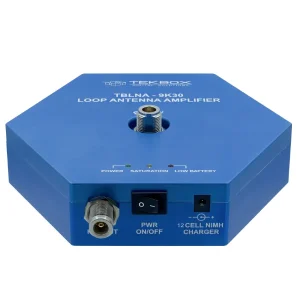

BLNA-9K30は、パッシブループアンテナTBMA6-P用のプリアンプで、パッシブループアンテナのダイナミックレンジを拡張します。
このプリアンプはTBMA6-P用に設計されていますが、9kHz～30MHzの周波数範囲に対応するあらゆるパッシブループアンテナと組み合わせて使用​​できます。プリアンプには、標準的な単3形ニッケル水素電池12本用の充電器が付属しています。TBLAA1の底部には1/4インチネジ穴があり、標準的な三脚に接続できます。



仕様

  • 周波数範囲：9kHz～30MHz
  • ゲイン: 43 dB (標準)
  • 入力リターンロス：-15 dB未満（9 kHz～30 MHz、標準値）
  • 出力リターンロス：-20 dB未満（9 kHz～30 MHz、標準値）
  • ノイズ電圧: 1nV / √Hz、標準値。
  • P1dBout: +15 dBm（黄色LEDで表示）
  • IP3出力：+28 dBm
  • コネクタタイプ：N型メス
  • 電源：単3形ニッケル水素電池12本（別売）
  • 充電器：マスコットタイプ2116
  • 消費電流：120mA
  • 動作時間: 約10時間（NiMhバッテリーのモデルによって異なります）
  • インジケーター：電源オン、バッテリー残量低下、飽和状態を示すLEDインジケーター
  • 寸法：直径180mm、高さ52mm
  • 重量：1.7kg
  • 三脚マウント：1/4インチネジ





オプションアクセサリー

関連製品

部品番号 説明
TВMA6-P パッシブループアンテナ（9kHz～30MHz）、TBMA6-Pトランスデューサ、60cmループ用コルゲートスロット付き同軸ケーブル、ピストルグリップ三脚、トランスデューサ用ブナ材ボックス
TBMR-110M 測定受信機、1 Hz – 110 MHz、CISPRおよびMIL-STD



アクセサリー

部品番号 説明
TWTP1 カーボンファイバー製三脚、耐荷重6kg、1/4インチネジ
TWTRIZ 木製三脚、耐荷重8kg、1/4インチネジ
NM-NM/125/RG223 同軸ケーブル、N型オス/N型オス、RG223、1.25メートル
NM-NM/300/RG142 同軸ケーブル、N型オス/N型オス、RG142、3メートル
NM-NM/500/RG223 同軸ケーブル、N型オス/N型オス、RG223、5メートル
