ログペリアンテナ

ハイパーログアンテナ・シリーズ

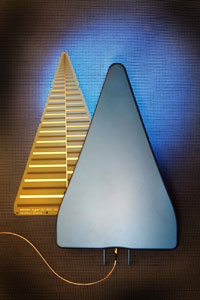

ハイパーログアンテナ

主な特徴

ハイパーログアンテナ・シリーズは、テフロン素材上に、パターンを形成することで、組み立て不要で、携帯にも便利な小型（約20cm*30cm)、軽量（約260g)で、広い周波数帯域（20Mhz～35Ghz)を実現した高性能アンテナです。各種EMC測定やWLAN、Bluetooth、ETC、携帯電話などの各種アプリケーションに対応した電磁界強度測定にも最適です。    ハイパーログアンテナカタログ（570KB)

仕様

  • 公称インピーダンス：50Ω
  • RFコネクタ：SMA
  • 指向性アンテナ

※詳細仕様は、各モデル毎にご確認下さい。

メーカのホームページに移動

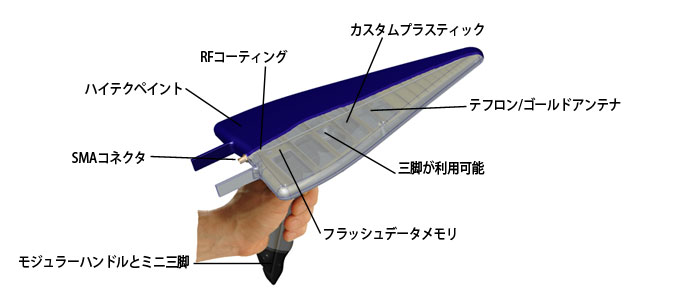

各所説明

機能紹介

秀逸なデザインと計量を実現

　素材から形状まで、入念なコンピュータ・シミュレーションと無数の試作モデルの評価が、従来のポール型アンテナの常識を破り、この軽量で優美なデザインとして結実しました。その美しさの中には、アンテナの品質や性能を、維持するために本体をプラステックにより完全に密閉しました。これにより、湿気、ほこり、および機械的な損傷から感度の良いアンテナを確実に保護します。

優れたバンド幅

　アンテナ内部には、電気的特性を確実に保障するためにフラッシュメモリを内臓しました。この中には、モデル名、製造番号、そしてキャリブレーションチャートなどが保存されています。このような、最新の設計思想により、380MHz-18GHzという驚異のバンド幅を実現しました。各種アプリケーションや周波数に対応した16種類のアンテナの中から、最適のモデルをご選択ください。

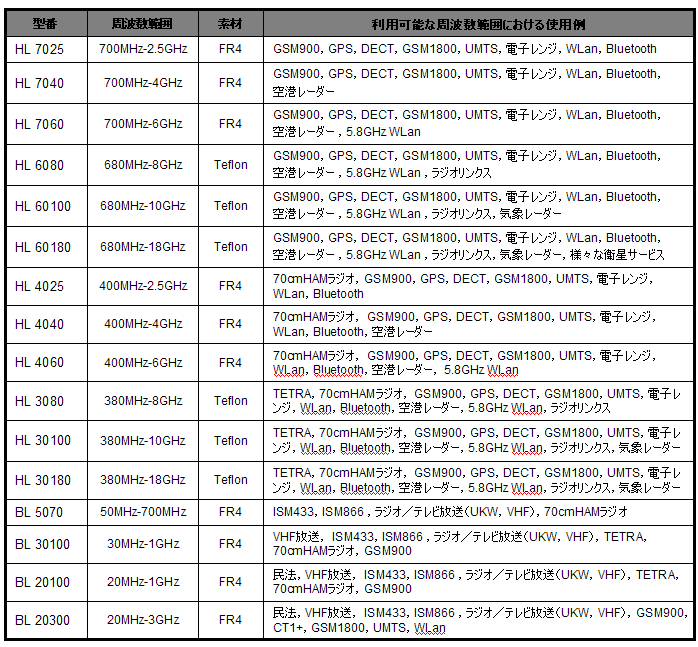

利用可能な周波数範囲における使用例
