インパルス巻き線試験機 (ST-1K)

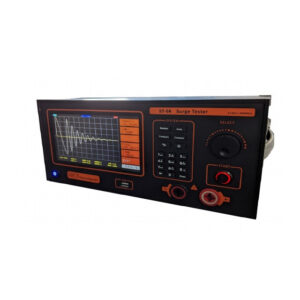

インパルス巻線・部分放電試験機　ST-1K

1Kの精度が、あなたの検証プロセスに新たな信頼をもたらす。

ST-1Kは、高インダクタンスと低インダクタンスの試験技術アプリケーションを組み
合わせ、1,000VDC波形電圧と200MHzの高速サンプリングレートを備え、0.1μH～1mH
の広範囲インダクタンス製品試験に対応し、ほとんどのパワーインダクタ試験ニーズ
に対応します。面積比較、面積差比較、コロナ放電量、コロナ放電回数、インダクタ
ンス値パーセント誤差比較、コロナ波形検出、破壊電圧解析機能などの判定方法を備
えており、コイルの自己絶縁不良を効果的に検出できます。

巻線部品の生産検査には、電気特性試験と電気安全耐電圧試験が含まれます。コイル
の自己絶縁不良は、使用環境下におけるコイルの層間短絡やピン短絡の根本原因とな
ることがよくあります。その原因は、初期設計の不良、成形工程の不良、絶縁材料の
劣化などです。そのため、ST-1Kは巻線部品の検査に必須の機器です。

特徴

• 高インダクタンスおよび低インダクタンス試験アプリケーション（0.1μH～1mH）
• 波形試験電圧：10V～1,000V、測定分解能：0.05～0.25V
• 波形試験：高サンプリングレート（200MHz）、12ビット
• 低電圧測定範囲、自動レンジ切り替え、波形解析感度の向上
• 中国語（繁体字）/英語操作インターフェース
• USB波形保存機能
• グラフィカルカラーディスプレイ
• TCP/IP、RS-232、I/Oインターフェース

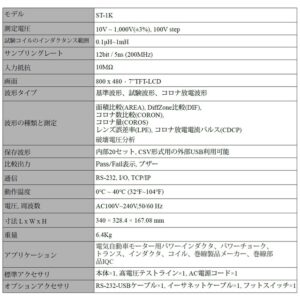

仕様

製品カタログダウンロード
