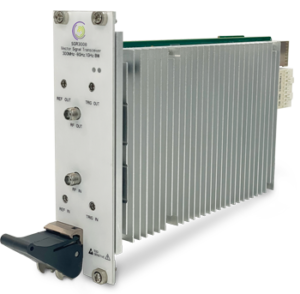

ベクトル信号トランシーバー　SGR3006/3008

ベクトル信号トランシーバー　SGR3006/3008

SGRシリーズPXIe RFベクトル信号トランシーバモジュールは、RF広帯域ベクトル信号受信および生成機能を統合しています。高い統合性と柔軟な使用方法により、PXIeシステムのモジュール型再構成可能な構成をサポートします。

周波数範囲は300MHz～8GHzをカバーし、最大瞬時信号帯域幅は1GHzです。汎用性の高い一般的な変調・復調機能に加え、3GPP標準通信の変調・復調機能も備えています。オプションのハードウェア変調・復調機能も利用可能で、現在および将来のRFチップテストの課題に迅速かつ効率的に対応するために必要な性能を提供します。

製品パフォーマンス

RF入力性能
RF出力性能
周波数範囲
300MHz～8GHz
周波数範囲
300MHz～8GHz
チャネル数量
 1
チャネル数量
 1
最大瞬間
帯域幅
1GHz
最大瞬間
帯域幅
1GHz
最大入力電力
+30dBm
最大出力
+25dBm
入力インピーダンス
50Ω
出力インピーダンス
50Ω
カップリング方式
交流
カップリング方式
交流
出力EVM
≤-40dB

位相ノイズ

出力電力 +15dBm、CF= 5700MHz

ソフトウェアインターフェース
