3D線共振点センサ
ラインスキャン共焦点、1ステップで作業完了
優れた動的検出·3Dと2D画像の同時出力
- Hypersen HPS-LCXシリーズの3D線スペクトル共焦点センサーは、従来の検出方法の限界を打ち破り、インダストリー4.0時代において、より高い測定精度とより高速な測定速度を備えた光学精密検出センサーを提供します。透明ガラスフィルム材料、リチウム電池製品、3C電子製品、半導体部品などの複雑な材料に対して、サブミクロン精度の3D検査を実行できます。

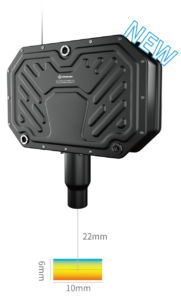

傾斜軸測定

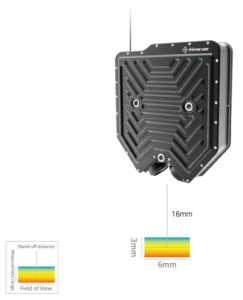

同軸測定
- 分光共焦点測定では、特殊なレンズを用いて異なる色の光の焦点ハロー範囲を拡大し、特殊な増幅色収差を形成することで、測定対象物からレンズまでの距離に応じて、正確な波長に対応する光が測定対象物に焦点を合わせます。反射光の波長を測定することで、測定対象物からレンズまでの正確な距離を得ることができます。
- 反射光の強度は測定結果に影響を与えません。つまり、測定対象物からどれだけ反射光が反射しても、測定距離の結果は変化しないということです。反射光の強度は、反射物体の反射度合いにのみ依存するためです。そのため、Hypersenの3D線スペクトル共焦点センサーを使用すれば、測定対象物が黒色ゴムのような光吸収の強い物質であっても、ガラスや液体のような透明物質であっても、正常で信頼性の高い測定を行うことができます。
主な特徴

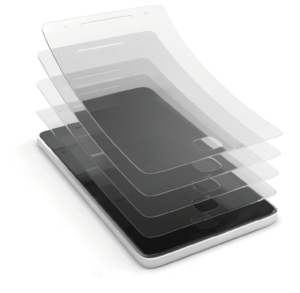

多層測定
- Hypersen 3D 線スペクトル共焦点センサーの独自の線スペクトル共焦点スキャン技術は、ディスプレイ表面を一度にスキャンすることで、複数の透明層の 2D および 3D データを構築できます。

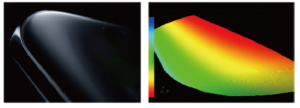

- ガラスの厚さに関係なく、ガラス表面および曲面エッジ (±20.5°) で優れたスキャン性能を発揮し、欠けやひび割れなどのインライン欠陥検出を正確に行います。
3Dガラス/エッジシームディスペンシング検査
- Hypersen の 3D 線スペクトル共焦点センサーの優れた性能により、高速組立ラインで入ってくる材料の表面の傷、凹凸、輪郭の不一致などの欠陥を明確に検出できます。
ラインスキャン共焦点 / ワンステップ
- Hypersen 3D線スペクトル共焦点センサーは、独自の線共焦点スキャン技術を搭載しています。
検査対象物の表面を一度スキャンするだけで、様々な形状の外観画像と詳細な元データを出力できます。
• 3D点群画像
• 2D輪郭線図
• HD深度マップ
• HDグレースケール画像
詳細なデータと高品質の生画像は、統合された機器や複雑な測定に完璧に適合します。
2048 ポイント/ライン
- Hypersenの3Dラインスペクトル共焦点センサーは、2048点/ライン、最小間隔1.1μmを採用しており、対象物の形状を詳細に表現できるほか、微妙な凹みや膨らみなどの外観検査も実現できます。
- Z 軸の再現性は最大 0.4μm で、超高精度により、より高速で正確な測定結果が得られます。
35,000ライン/秒の超高速スキャン
- Hypersenの3D線スペクトル共焦点センサーは、最大35,000ライン/秒の超高速スキャン速度を誇り、カスタマイズされた検出システムへの統合も容易です。工場の組立ラインや、複雑かつ大量の高精度スキャンが求められる用途に最適で、物体表面の多方向3D画像解析を実現します。
3D地形/2D輪郭検出
Hypersen の 3D 線スペクトル共焦点センサーには、効率的な AI 画像認識アルゴリズムが組み込まれており、物体の平面輪郭の特徴認識を完了できるだけでなく、高さや深さのデータも測定でき、幅広い用途に使用できます。
完全なSDKとワンストップソフトウェアサービス
- 設置が簡単で、場所や目的に制限されません
- プログラム設定はインテリジェントで、ページメニューは簡潔かつ明確であり、操作はシンプルで使いやすいです。
- オーダーメイドの安心アフターサービス

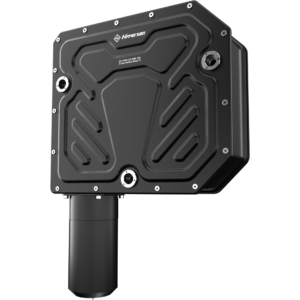

±45°の広い測定角度
- 同軸構造設計により、入射光と検出光は同じ経路をたどり、角度差がなく、検出のリアルタイム性が高く、さまざまな幾何学的形状や傾斜角度の大きい表面の測定に適しています。
| モデル | 線の長さ(mm) | X方向解像度（μm） | Z方向の再現性（μm） | 測定範囲(mm) | フルレンジでのスキャンレート（Hz） |
|---|---|---|---|---|---|
| HPS-LCX1000 | 2.3 | 1.1 | 0.1 | 1.4 | 6500 |
| HPS-LCX2000 | 5.44 | 2.66 | 0.47 | 2.3 | 5000 |
| HPS-LCX3000 | 10 | 4.9 | 0.4 | 6 | 5000 |
| HPS-LCF1000 | 5.9 | 2.9 | 0.1 | 3 | 5000 |
| HPS-LCF2000 | 5.9 | 2.9 | 0.2 | 2.4 | 5000 |
| HPS-LCF3000 | 13 | 6.3 | 0.15 | 6 | 5000 |
| HPS-LCF4000 | 4.3 | 2.1 | 0.04 | 0.7 | 5000 |
| HPS-LCF5000 | 18.5 | 9 | 0.25 | 6 | 5800 |
-
