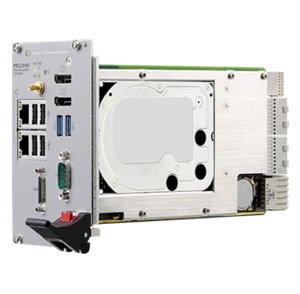

コントローラ　PXC2190

PXC2190 PXI Express組込みコントローラは、第7世代Intel® Core™ i7プロセッサを搭載し、ハイブリッドPXI Expressベースのテストシステム向けに特別に設計されています。様々なテストおよび計測アプリケーションに最大限の演算能力を提供します。PXC2190は、第7世代Intel® Core™ i7プロセッサと最大32GBの2400MHz DDR4メモリを搭載しています。シングルプロセッサ上に専用演算エンジンを搭載し、マルチタスク環境において複数の独立したタスクを同時に実行できます。PXC2190は、4リンクx4またはデュアルリンクx8のPXI Expressリンク機能をサポートし、PCI Express 3.0バス経由で最大16GB/秒のシステムスループットを実現します。

PXC2190 は、2 台のモニターに接続するための 2 つの DisplayPort コネクタ、高速周辺機器用のデュアル USB 3.0 接続、デュアル ギガビット イーサネット ポート (1 つは LAN 接続用、もう 1 つは LXI 計測器の制御用)、周辺機器と USB 計測器の制御用の 4 つの USB 2.0 ポート、GPIB 計測器接続用の Micro-D GPIB コネクタなど、十分なインターフェイス柔軟性を提供し、ハイブリッド PXI ベースのテスト システムの制御に適しています。

技術的パラメータ

アイテム
データ
プロセッサ
インテル® Core™ i7-7820EQ 3.0GHz (ターボ 3.7GHz)
バス仕様
PCI Express 3.0 (2.x および 1.x と互換性あり)
ハードドライブ
240 GB（またはそれ以上）のSSD / 500 GB（またはそれ以上）のHDD
フロントパネルインターフェース
デュアル GbE、4 つの USB 2.0、デュアル USB 3.0、GPIB (IEEE488) コントローラ
DisplayPortコネクタ2個、RS-232/422/485 D-SUB9コネクタ1個
高度なPXIトリガ機能のためのトリガI/O
機械的特性
PXI Expressハードウェア仕様Rev. 1.0に準拠、3U、3スロット幅
オペレーティングシステム
Windows 10 (64ビット)
環境適応要件
動作温度: -0°C～+55°C
保管温度: -20°C～+70°C
相対湿度: 5%～95% (結露なし)
