バイコニカル アンテナ TBMA1C

バイコニカル アンテナ TBMA1C

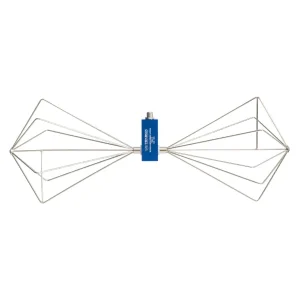

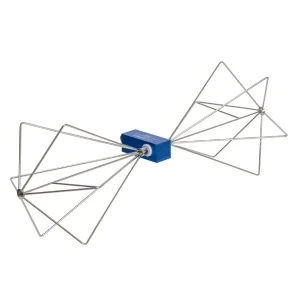

TBMA1Cは、小型軽量の広帯域バイコニカル測定アンテナです。手頃な価格帯で、放射エミッションEMCプレコンプライアンス試験や、規定の電界強度生成を対象としています。

周波数帯域は20MHzから1GHzで、指向性パターンはダイポールアンテナに類似している。

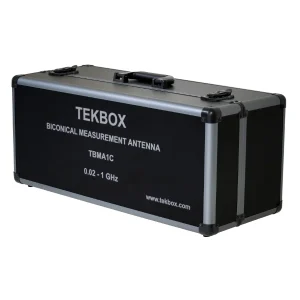

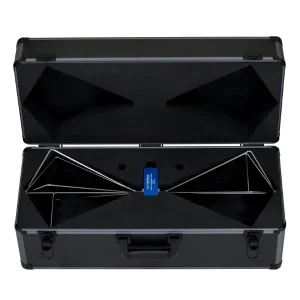

TBMA1Cはアルミ製のキャリングケースに収納されています。標準的な1/4インチネジを採用しているため、ほとんどの標準的な三脚に簡単に接続できます。

これらの素子は耐腐食性があり、回転しないように構造的に固定されています。2Wの電力処理能力を持つ広帯域バランを介して給電されます。さらに、静電気の蓄積を防ぐ保護機能も備えています。

TBMA1 は、「ピストルグリップ」三脚とともにアルミニウムのキャリング ケースに入っています。標準の 1/4 インチネジにより、ほとんどの標準的な三脚に簡単に接続できます。

エレメントは耐食性があり、回転に対して構造的にロックされています。これらは、2 W の電力処理能力を備えた広帯域バランを介して給電されます。さらに、静電荷の蓄積からも保護されます。



仕様

  • タイプ：受動型双円錐形
  • 周波数範囲（最適化済み）：20 MHz～700 MHz
  • 周波数範囲（特性）：20 MHz～1000 MHz
  • VSWR：2.66未満（f > 200 MHz）
  • 3m間隔での等方性ゲイン：-38.64～1.26 dBi
  • 3m間隔でのアンテナ係数：14.19～40.56 dB/m
  • 最大連続入力RF電力：2W
  • 公称インピーダンス：50Ω
  • RFコネクタ：N型メス
  • マッチング：1:2トランス + 1:1バラン

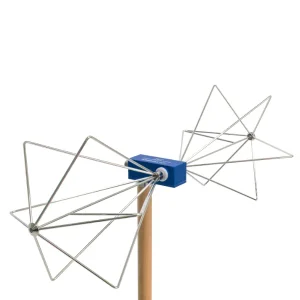

  • 三脚アダプター：ネジサイズ：1/4インチ
  • アンテナ寸法：長さ×幅×高さ：605mm×235mm×203mm（23.80インチ×9.26インチ×8.00インチ）
  • アンテナ重量：0.58 kg (1.28 ポンド)
  • キャリングケースの寸法：長さ×幅×高さ：630mm×310mm×270mm（24.80インチ×12.2インチ×10.6インチ）
  • キャリングケースの重量：4.4kg（9.7ポンド）
