説明

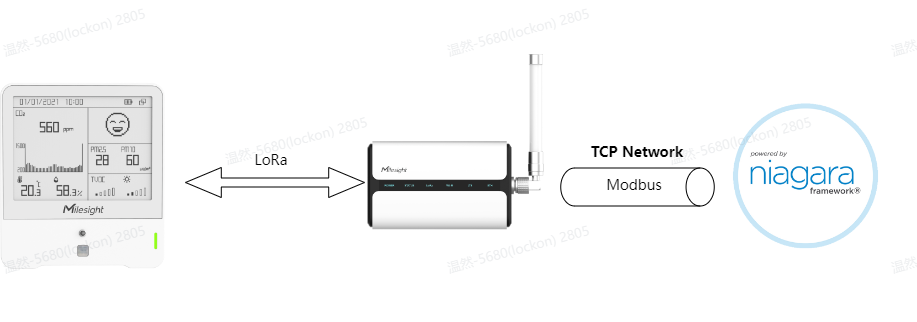

Niagara®は、HTMLフレームワークを利用し、多数のメーカーや通信プロトコルの組み込みデバイスやシステムを接続するビル管理システムです。この記事では、Milesight LoRaWANゲートウェイをModbusプロトコル経由でNiagaraプラットフォームに統合する方法を説明します。

要件

• Milesight LoRaWANゲートウェイ UG56、UG65、UG67
• LoRaWANエンドデバイス：AM308を例にとります。
• ナイアガラBMSプラットフォーム

構成

1. ゲートウェイへのLoRaWANデバイスの追加

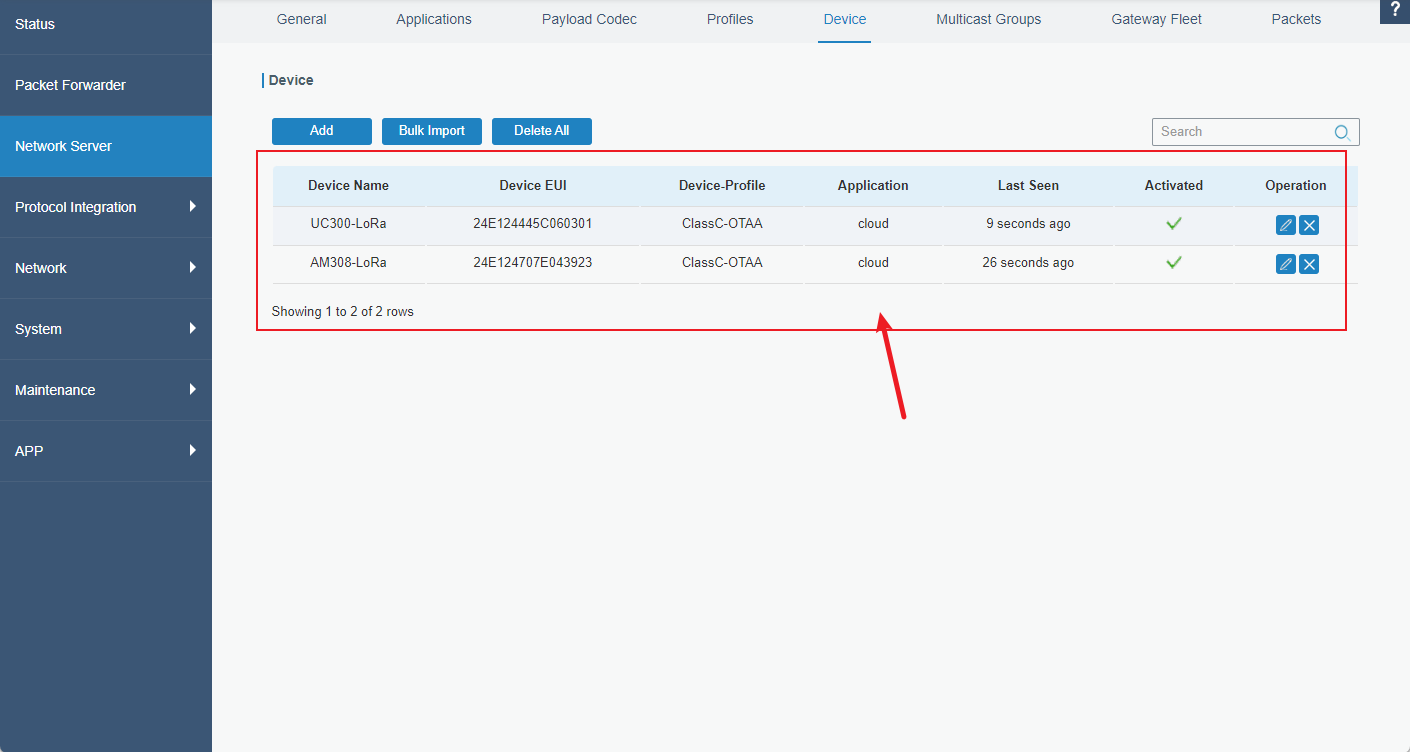

LoRaWANエンドデバイスをゲートウェイに追加するには、「LoRaWANノードをMilesightゲートウェイに接続する方法」を参照してください。

2. Node-REDフローの追加

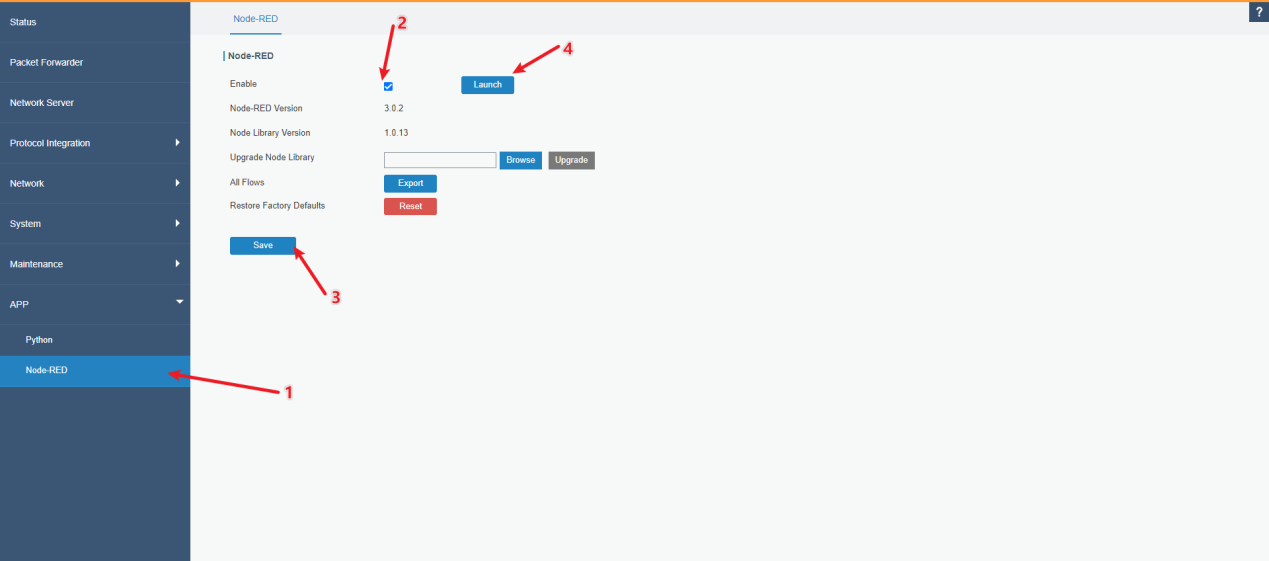

App > Node-REDページでNode-REDプログラムを有効にし、プログラムがロードされるまでしばらく待ち、LaunchボタンをクリックしてNode-REDウェブGUIを起動します。

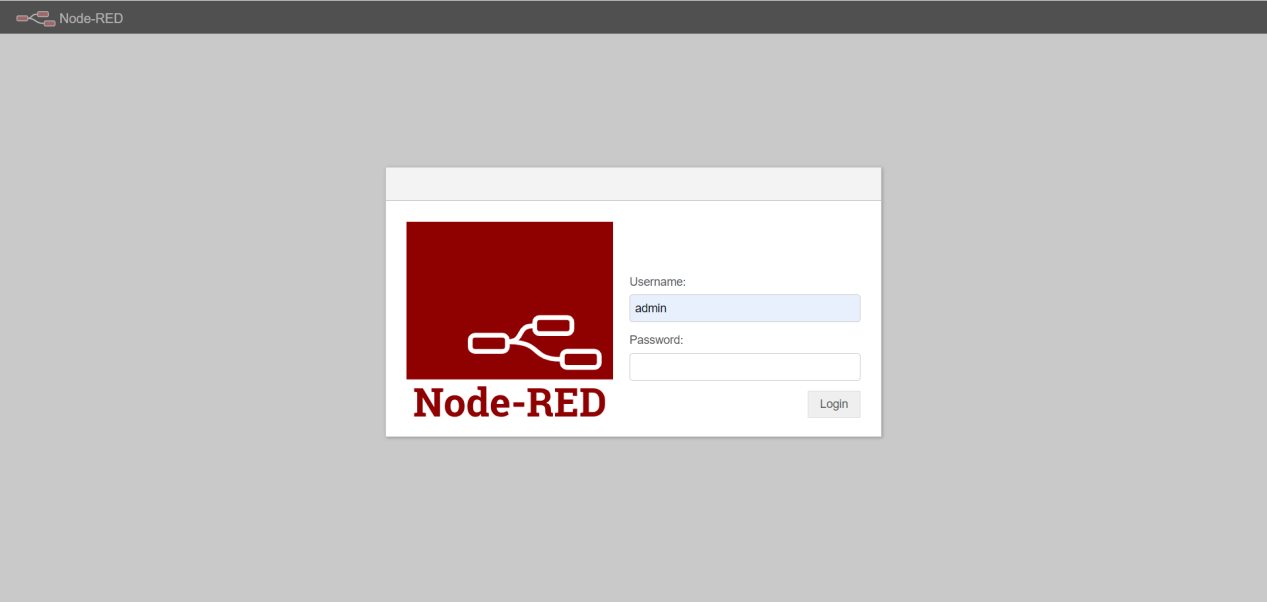

Node-RED ウェブ GUI にログインします。アカウント情報はゲートウェイ Web GUI と同じです。

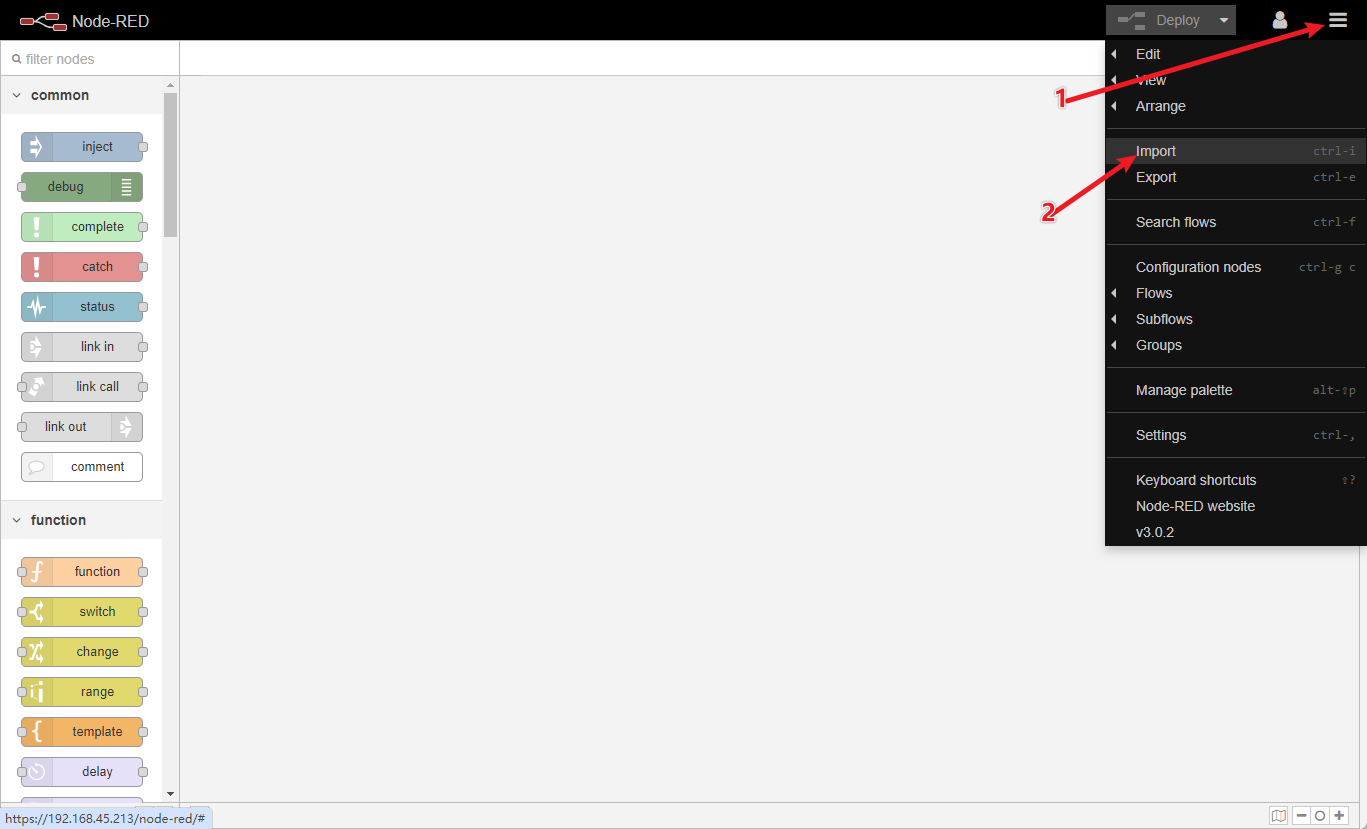

右上のImportボタンをクリックし、この記事の最後にあるサンプルフローをインポートします。

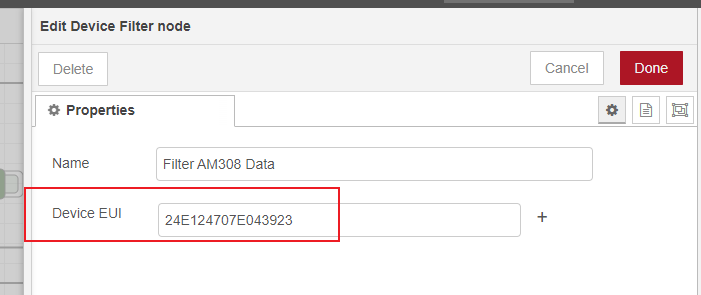

MFilter AM308 Data ノードの Device EUI “をお使いの AM308 デバイス EUI に変更し、その他の設定はデフォルトのままにしてください。他のモデルを使用している場合は、このフロー例を参照してレポート形式を調整してください。

フローの紹介

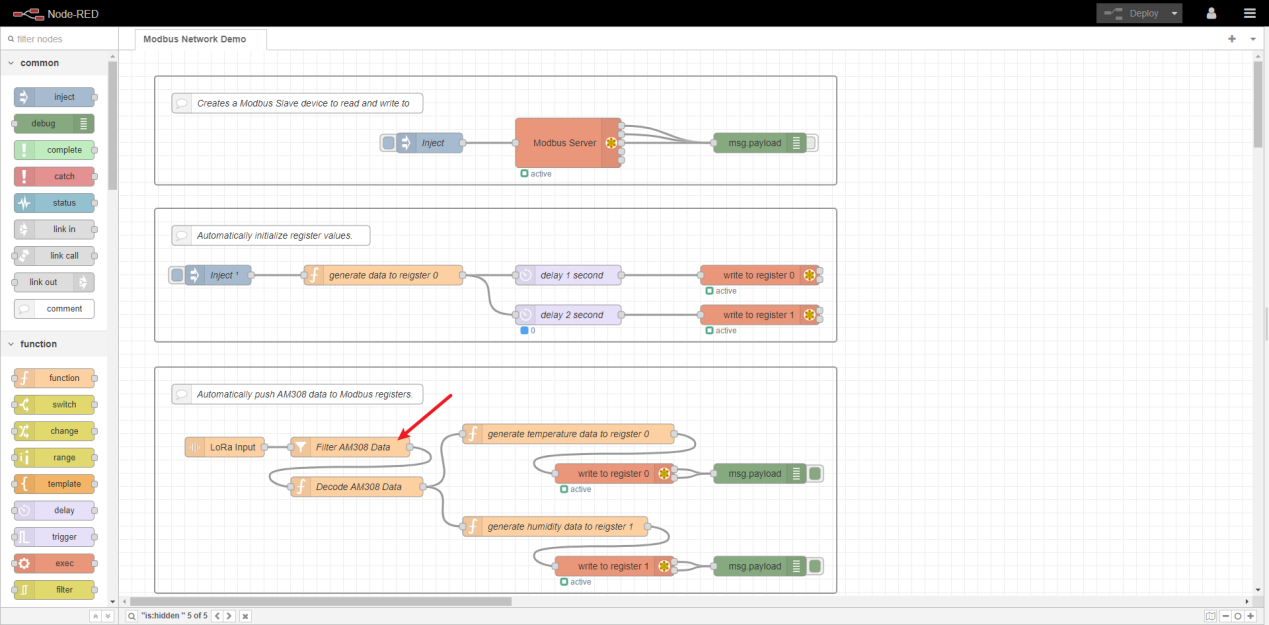

フロー例は上から順に 4 つのモジュールで構成されています：

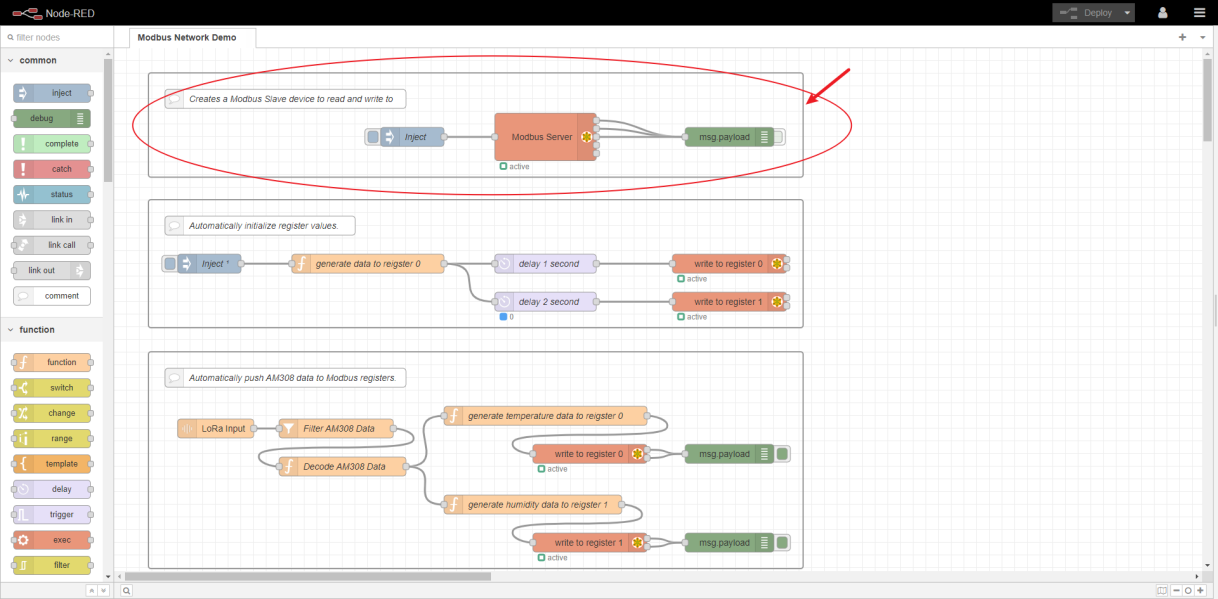

ブロック 1：このモジュールはアドレス 0.0.0.0、ポート 10502 で Modbus サーバーを作成します。

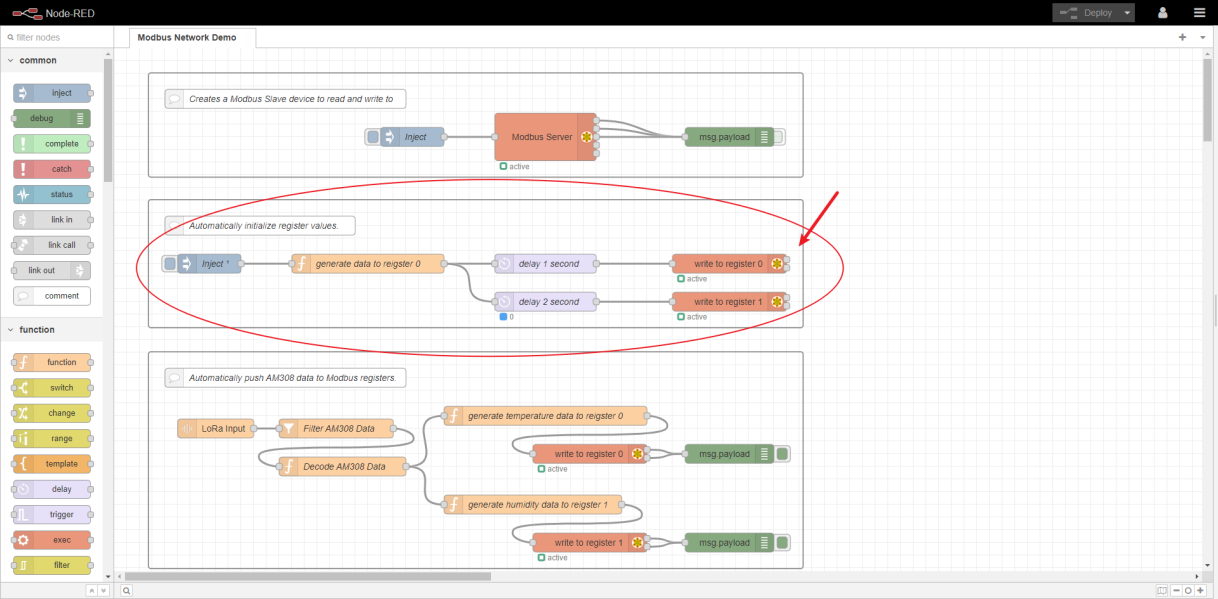

ブロック 2：このモジュールはバーチャル・レジスタの値を初期化します。すべてのレジスタの初期値を999とし、コンフリクトを防ぐためにディレイを追加しました。レジスタのアドレスは0と1です。

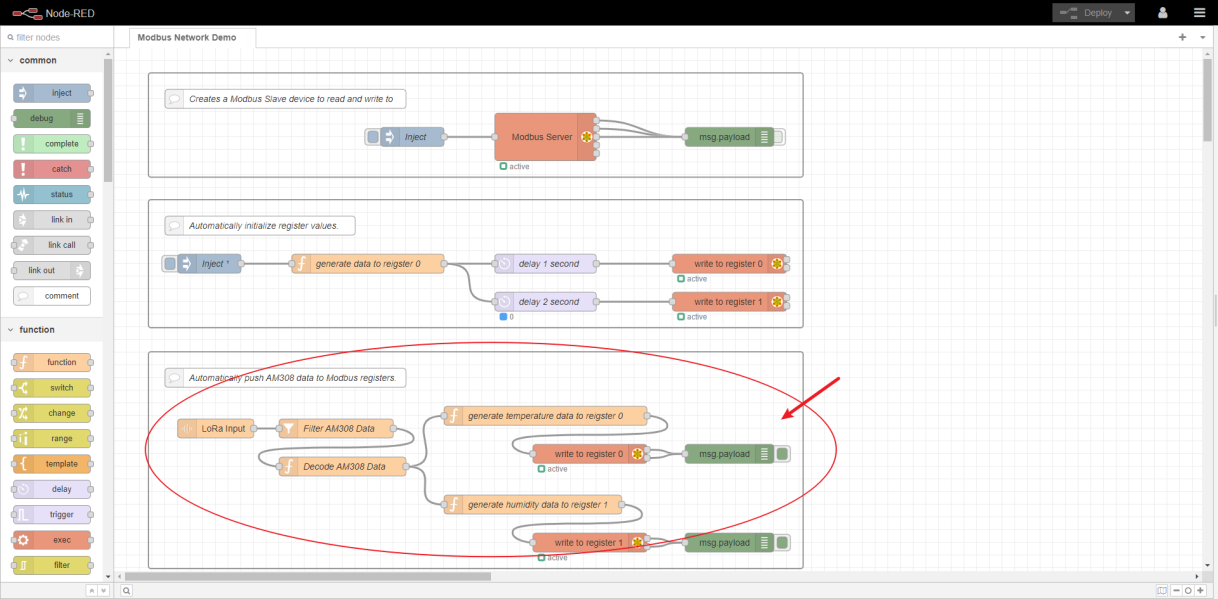

ブロック 3： このモジュールはAM308センサーからデータを受信し、デバイスのペイロードをデコードして、温度と湿度をそれぞれレジスタ0と1に書き込みます。

ブロック 4:このモジュールは手動デバッグとテスト用で、無視してもかまいません。

3. Niagara への Modbus サーバーの追加

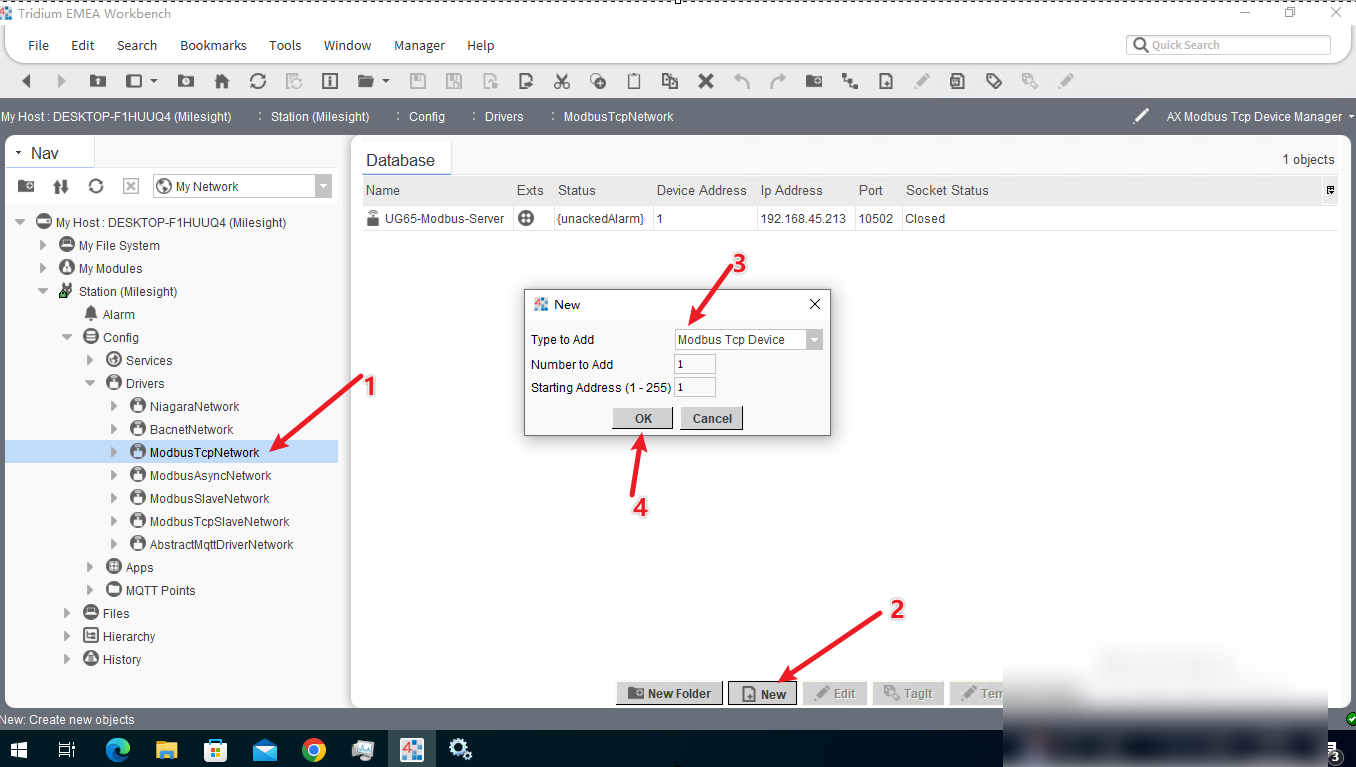

Station > Config > Drivers > ModbusTcpNetwork に移動し、Newボタンをクリックします。ポップアップで、「Type to Add」ドロップダウンから 「Modbus Tcp Device 」を選択し、OK をクリックします。

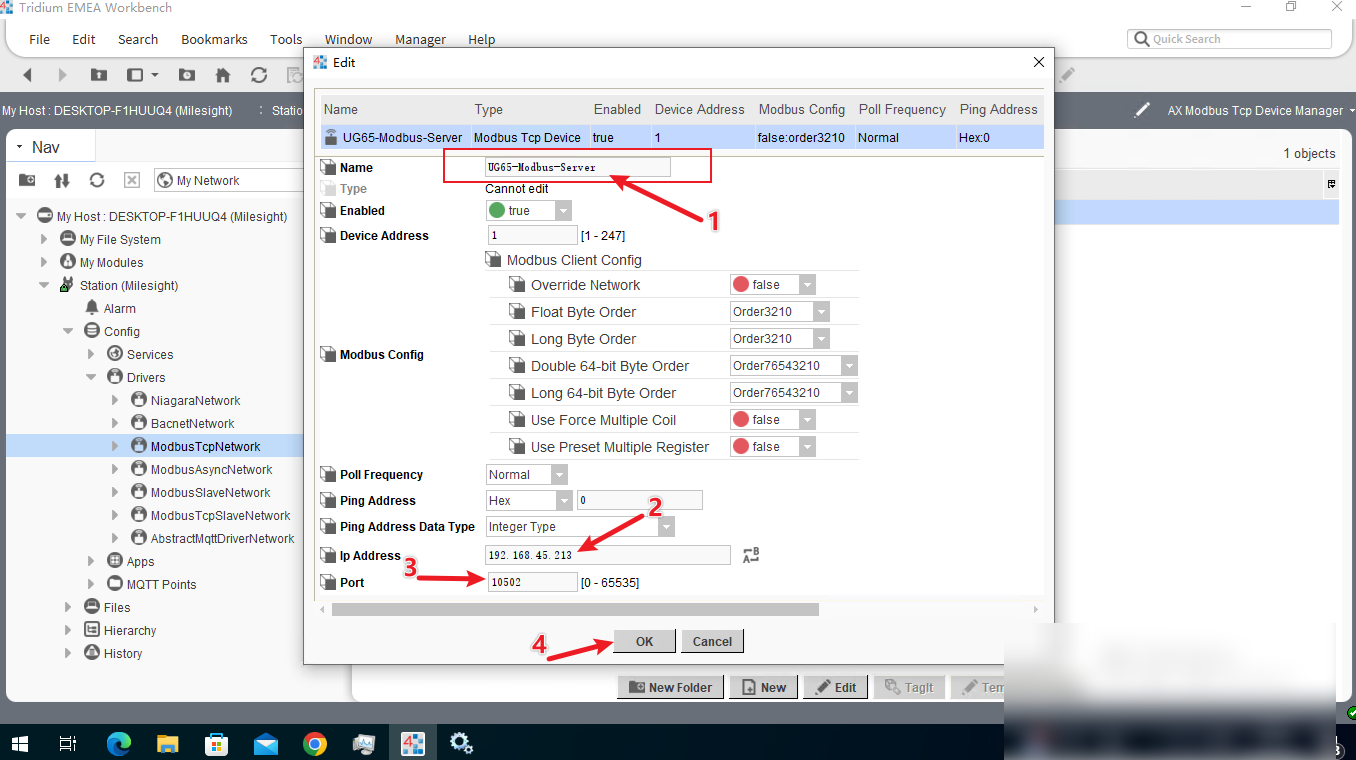

次のポップアップで、Nameを UG65-Modbus-Server に変更し、IP Addressをゲートウェイのアドレスに変更し、 Portを設定します（この例では 192.168.45.213、10502）。設定後、OK をクリックします。

4. Niagara で Modbus ポイントを追加

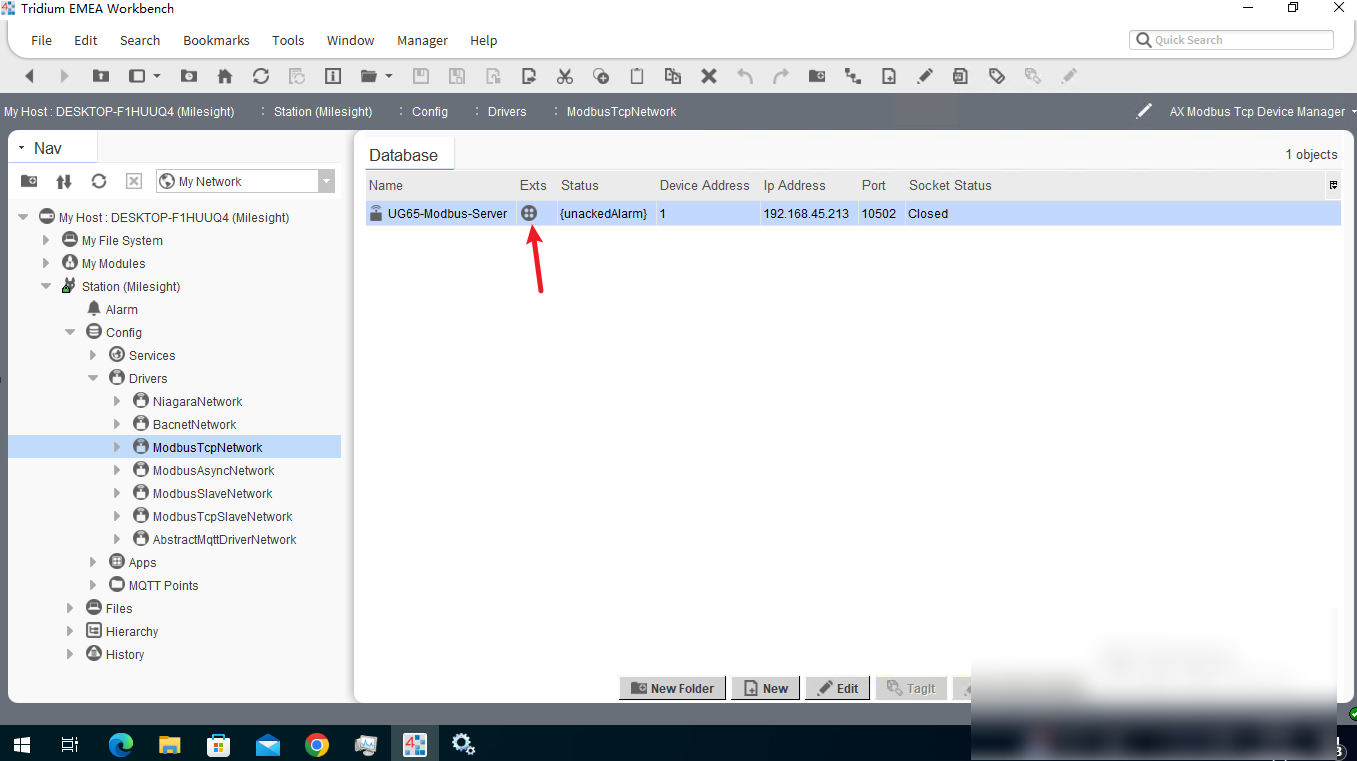

同じページでExtsアイコンをクリックして、Pointsインターフェイスに移動します。

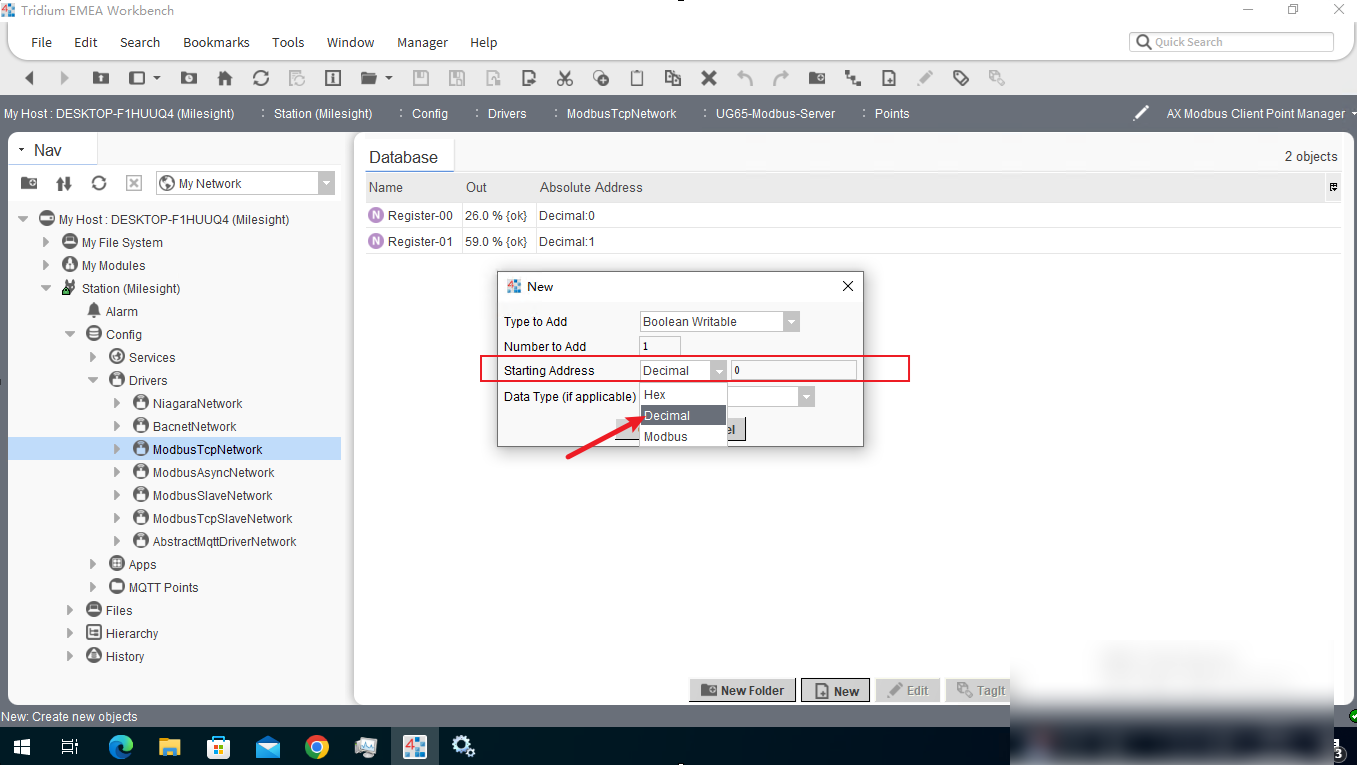

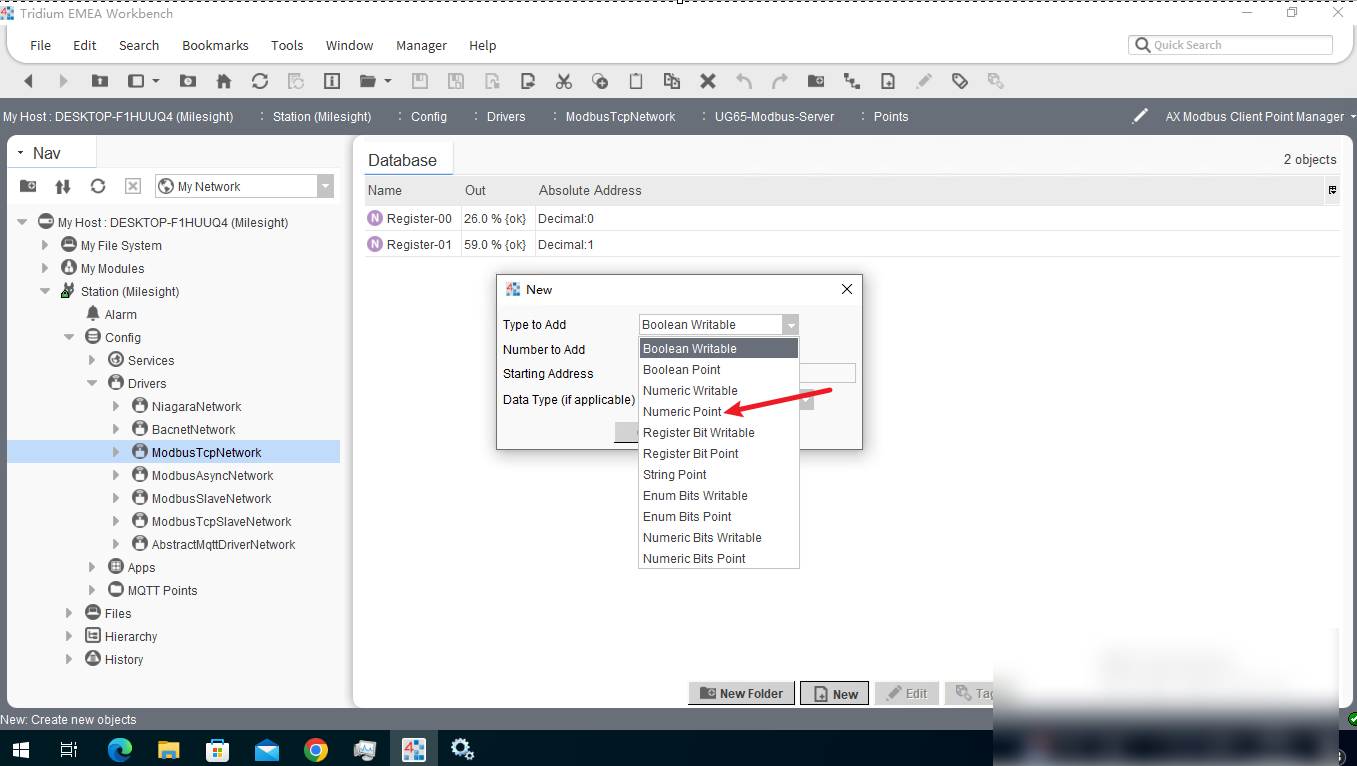

Newボタンをクリックし、ポップアップで「Type to Add」ドロップダウンリストから 「Numeric Point 」を選択します。Starting Addressを Decimal “に変更し、アドレスに0を入力します。OKをクリックします。

次のポップアップで、「Name」を「Register-00」に変更し、残りはデフォルトのままにします。

この例では2つのポイントを作成します。AddressがNode-REDフローに記載されているレジスタ・アドレスに正確に対応していることを確認してください。

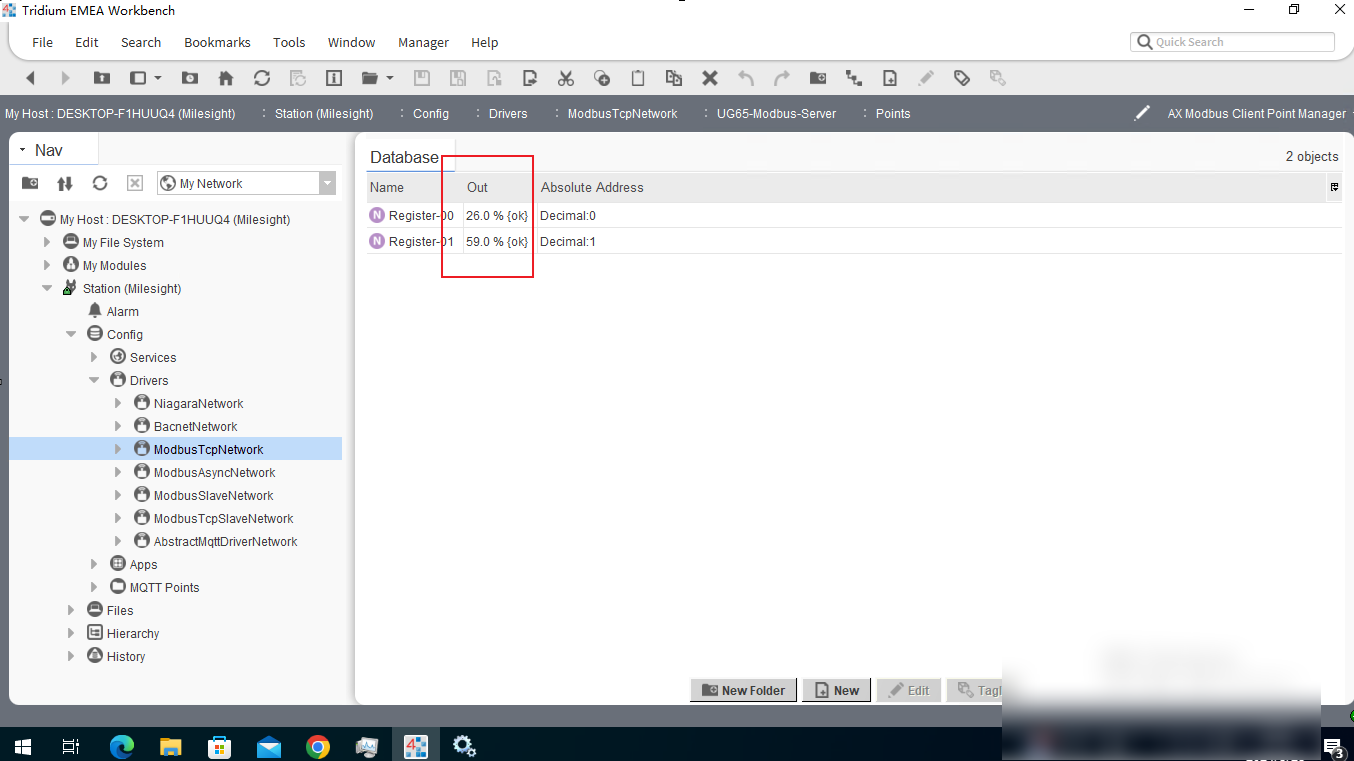

設定後、しばらく待つと、関連するデータがOut列に表示されます。データ型に基づいてFacetsパラメータを設定することもできます。

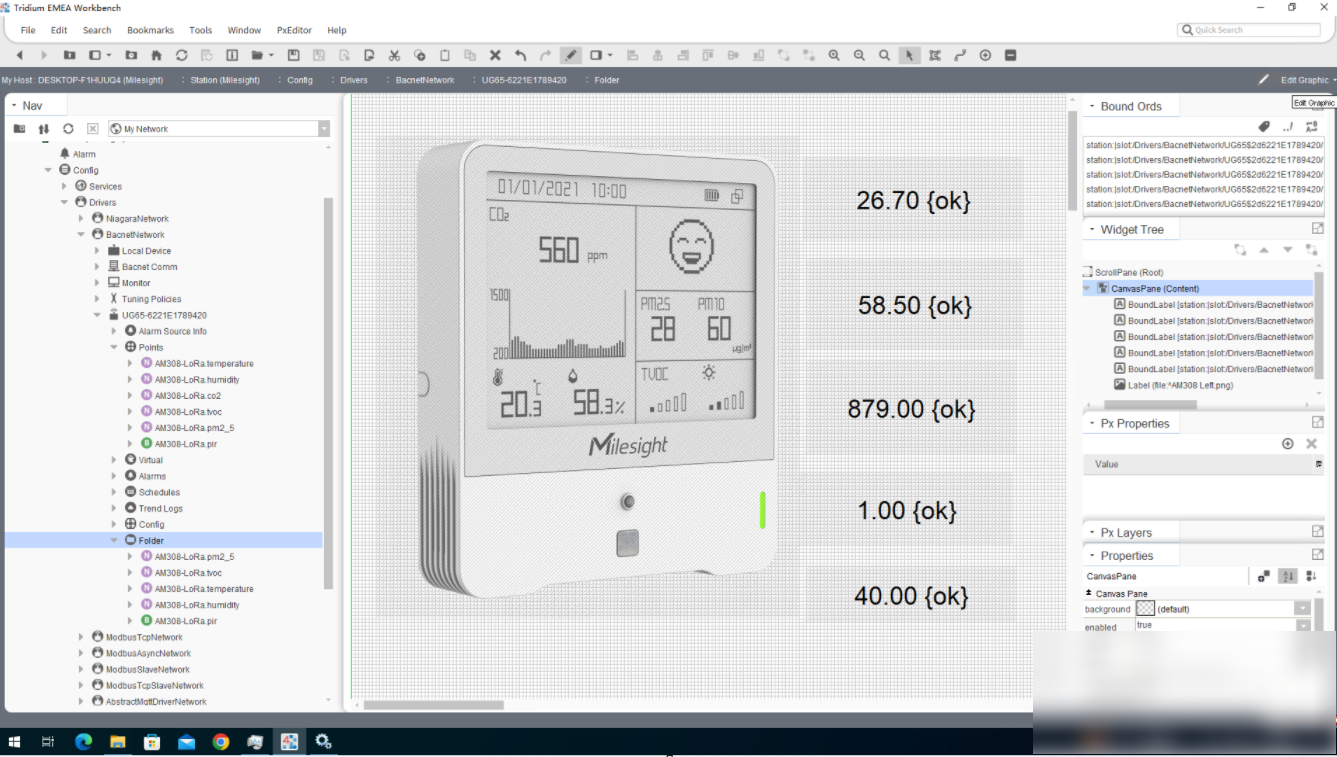

5. 表示ケース

6. FAQ

質問 長い時間待っても最終的なOutインターフェイスにデータが表示されないのはなぜですか？

回答 Modbusサーバー再起動後、手動でNiagaraを再接続する必要があります。Enabled “設定をfalseに変更して保存し、trueに戻して再度保存してください。
