薄型プレート広帯域アンテナ(OmniLOGアンテナシリーズ）

Aaronia OmniLOGアンテナは、300MHzから8GHzまで正確で、費用効果がよい放射全方向性の測定を可能にします。全方向性＆広帯域アンテナは一つのアンテナでLTE 700/800、ISM868、GSM900、GSM1800、GSM1900、DECT、UMTS、WLAN、電子レンジ、Bluetooth、Wi-Fiなど様々なアプリケーションに対応します。

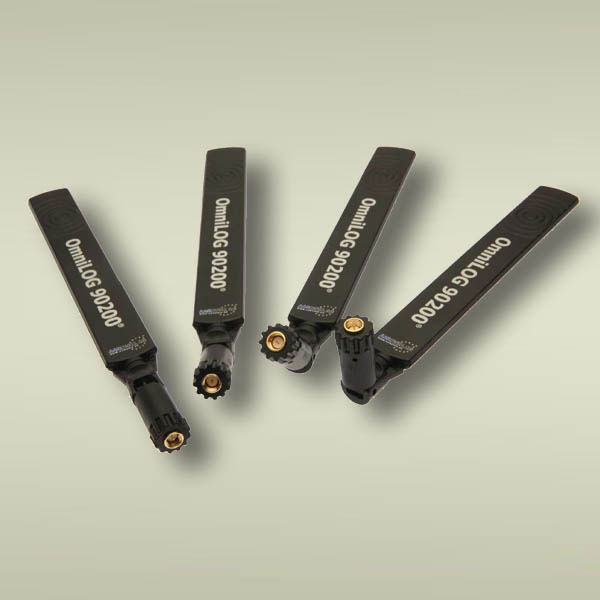

OmniLOG 90200周波数レンジ700MHz 2.5GHz

OmniLOG90200アンテナは、超薄型軽量プレート式で、GSMと2.4GHzの周波数レンジに対応し、広帯域・等方向性の特性を持つように特に開発されました。
OmniLOG90200の周波数レンジは、700MHz～2.5GHzであるにもかかわらずも、優れた信号利得を持っています。そして、RFスペクトル・アナライザーの理想的な測定に寄与します。
OmniLOGアンテナ接続は、360度のスイベル付きのSMAコネクターです。

・サイズ(L/W/D): 175x62x9mm

・重量：54g

OmniLOG 90200

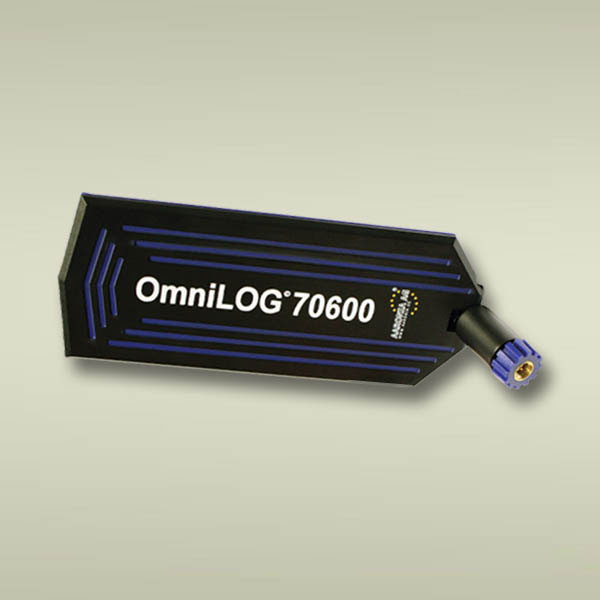

OmniLOG 70600周波数レンジ680MHz 6GHz

超広帯域薄型プレートアンテナOmniLOG70600は、全方向性で680MHz～6GHzの非常に広い周波数レンジ、最高6.5のdBiの高いゲインをカバーします。SPECTRANハンドヘルスペアナスでの使用に適しているが、他のどのRFスペクトル・アナライザー・ブランドでも使うこともできます。周波数レンジは、GSM、CDMA、LTE、WiFi、900MHzと1.9GHzのISM、DECT、Bluetooth、5GHzのWLAN、WiMaxに対応します。
アンテナは、SMAコネクターで特に丈夫な90∞ナックル・ベースを提供します。ナックル部の機能は各々の位置に自由に調節可能で、2本の精密なボール圧ネジで固定しました。OmniLOGアンテナは、アンテナを発信源の方へ動かす必要性なしに電界強度の全方向性測定を可能にします。

OmniLOG 70600

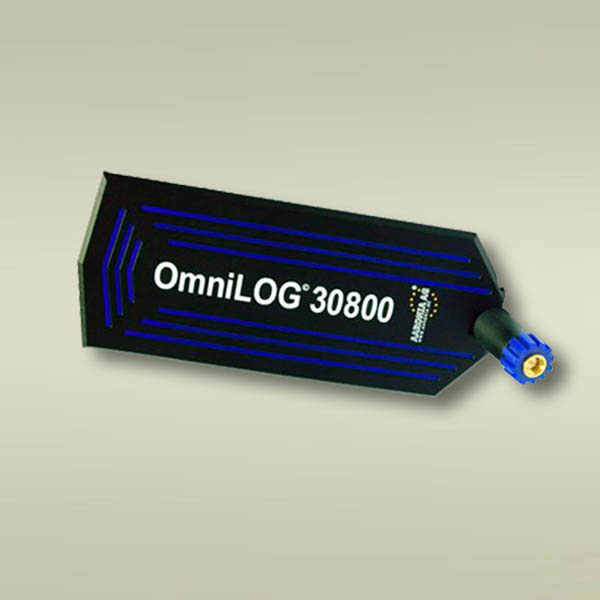

OmniLOG 30800周波数レンジ300MHz 8GHz

OmniLOGM 30800超広帯域薄型プレートアンテナは最高6.5dBiの非常に高いゲインで300MHz～8GHz周波数レンジをカバーします。SPECTRANハンドヘルドスペクトルスペクトラムアナライザで使われるのに適しているが、他のどのRFスペクトル・アナライザー・ブランドでも使われることもできます。

周波数レンジは、1本のアンテナで以下の、典型的信号ソースをカバーします：LTE800、ISM868、GSM900、GSM1800、GSM1900、DECT、UMTS、WLAN、電子レンジ、BluetoothとWiFi。OmniLOGアンテナは、アンテナをソースの方へ動かす必要性なしで電界強度の全方向性測定を提供します。非常に小さいデザインで、放射全方向性の測定のための効果的アンテナです。いろいろな移動無線周波数レンジの報道を取り扱って、研究室で、そして、オープン・フィールド・アプリケーションのために使われることができます。

オムニログ®プロ
