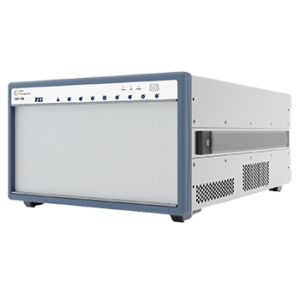

シャーシ PXC1180

PXC1180は、PXI ExpressとcPCI Expressの両方の規格に対応した9スロットPXI Expressシャーシです。様々なシナリオにおける多様なテストおよび計測ニーズに対応するために、幅広い先進技術と機能を備えています。

PXC1180は、システムスロット1基、システムタイミングスロット1基、および7基の混在ペリフェラルスロットを備え、高帯域幅のテストおよび計測アプリケーションをサポートします。ハイブリッドスロット設計により、Compact PCI、PXI、Compact PCI Express、PXI Expressモジュールを任意のペリフェラルスロットに装着でき、最大限の柔軟性を実現します。

PXC1180は4リンクPXI Expressシャーシとして設計され、8GB/秒のシステム帯域幅と、すべての周辺機器スロットで2GB/秒のスロット帯域幅を提供します。シャーシの背面パネルには、10MHzクロック入出力用の2つのBNCコネクタが搭載されており、補助デバイスとの同期を可能にし、拡張性を向上させます。

PXC1180は、ファン速度、システム電圧、内部温度など、シャーシ全体のステータスを追跡するインテリジェントなシステム監視コントローラを搭載しています。シャーシは産業グレードのAC電源で動作し、55℃以下の温度で400Wの電力を供給します。また、シャーシ背面に配置された2基の120mm冷却ファンにより、優れた冷却性能を発揮します。

モデル	PXC1180
バスインターフェース
	4リンクPXI Expressシャーシ
	最大7 GB/秒のシステム帯域幅をサポート
	各スロットは最大2 GB/秒の周辺帯域幅をサポートします
リアパネルのI/Oとスイッチ
	10 MHzクロック入力/出力用のBNCコネクタ
	ファン速度選択スイッチ
	モードスイッチを無効にする
	電圧監視およびリモート無効化機能用のD-SUB9コネクタ
熱管理
ファン	2 * 185.9CFMファン
シングルスロットの冷却能力	30W
身体的特徴
スロット数	1 つのシステムスロット + 1 つのシステムタイミングハイブリッドスロット + 7 つの周辺機器スロット
寸法	322 mmx190 mmx456 mm
動作環境
周囲温度	0℃～+55℃
相対湿度	10%～90%、結露なし
保管環境
周囲温度	-20℃～+70℃
相対湿度	10%～90%、結露なし
