アップ/ダウンコンバータ　FEU3543/FED3543

アップ/ダウンコンバータ　FEU3543/FED3543

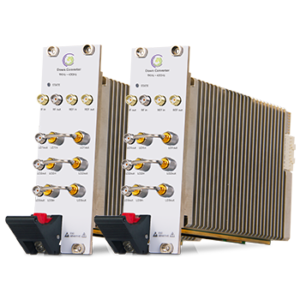

FEU3543およびFED3543アップコンバータ／ダウンコンバータは、9kHz～43GHzの周波数範囲での送受信をサポートします。SGR RFトランシーバと統合することで、さらに広い周波数範囲をカバーする広帯域信号生成・解析システムを構築できます。さらに、これらのアップコンバータ／ダウンコンバータは外部LO信号入力をサポートしているため、MIMOなど、高度な位相同期が求められるアプリケーションにも最適です。

コンバータはコンパクトなモジュール設計を特徴としており、高いパフォーマンスを保証すると同時に、高度に統合された複雑なアプリケーションにも優れた適応性を提供します。

仕様

製品モデル
FED3543
ダウンコンバータIF出力信号
IF出力周波数
1875±500MHz
IF出力電力
0dBm
ゲイン範囲
-35dB～25dB（通常モード）
-15dB～45dB（低騒音モード）
ゲイン平坦性 0±1.5dB
変換スプリアス ≤-60dBc
画像除去 ≥60dB
ダウンコンバータの入力信号要件
入力信号周波数
9K～43000MHz
入力信号電力
15dBm（最大）
局部発振器（LO）
LO位相ノイズ
≤-104dBc/Hz@10KHz
LOステップサイズ
10MHz
基準クロック
基準クロック周波数
10MHz
出力電力
9±1dBm
周波数安定性
0.05ppm
変換モジュールの消費電力
42W
製品モデル
FEU3543
アップコンバータIF入力信号
IF入力周波数
1875±500MHz
IF入力電力
-5dBm
アップコンバータ出力信号
出力信号周波数
 9K～43000MHz
出力信号電力
 15dBm（最大）
ゲイン範囲
 -10dB～20dB
ゲイン平坦性
 0±2.5dB
変換スプリアス
 ≤-60dBc
画像除去
≥60dB
変換局部発振器（LO）
LO位相ノイズ
≤-104dBc/Hz@10KHz
LOステップサイズ
10MHz
基準クロック
基準クロック周波数
10MHz
出力電力 9±1dBm
周波数安定性 0.05ppm
変換モジュールの消費電力 42W
