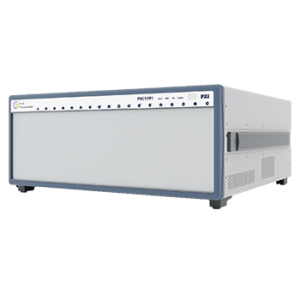

シャーシ PXC1191
シャーシ PXC1191

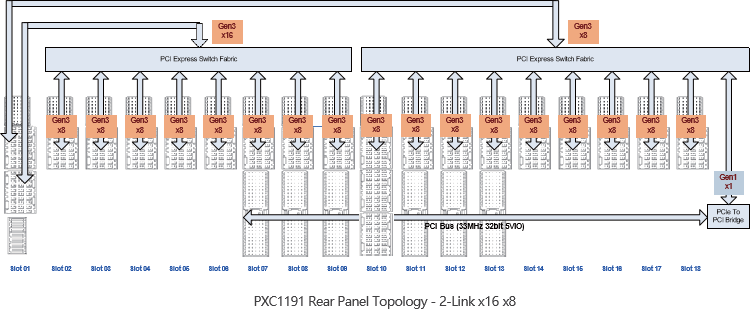

PXC1191は、PCI Express 3.0テクノロジを搭載した高性能18スロットPXI Expressシャーシです。24GB/sのシステム帯域幅を実現し、高スループットのポイントツーポイントデータ転送アプリケーションに最適です。すべての周辺スロットは最大8GB/sの帯域幅をサポートします。さらに、シャーシは合計1170Wの電力を供給し、スロットあたり50W/82Wの冷却能力を備えているため、高性能PXIモジュールに高い電力バジェットを提供します。
PXI Express のタイミングおよび同期機能は、外部クロックおよびトリガー ルーティング機能とともに、高いクロック精度を提供します。
PXC1191は、ファン速度、システム電圧、内部温度などのシャーシの状態を追跡・報告するインテリジェントな監視システムを搭載しています。イーサネットポートを介してリモート監視と制御が可能です。
製品仕様
|
モデル
|
PXC1191
|
|
AC入力
|
|
|
入力電圧範囲
|
100～240VAC
|
|
出力電圧範囲
|
50/60Hz
|
|
DC出力
|
|
|
総DC出力電力
|
1170/1000W(0℃～45℃ 220/110vac)
990/790W(45℃～55℃ 220/110vac)
|
|
冷却
|
|
|
ファン:
|
3 x 220 CFMファン
|
|
システムスロットの冷却能力:
|
150W
|
|
周辺スロット冷却能力:
|
38W（通常ファンモード、最大周囲温度55°C） 50W（ブーストファンモード、最大周囲温度55°C） 82W（ブーストファンモード、最大周囲温度45°C、隣接モジュールの 消費電力が片側50W以下） |
|
サイズと重量
|
|
|
サイズ
|
444.4mm x 177.8mm x 480.5mm
|
|
正味重量
|
12kg
|
|
総重量
|
15kg
|
|
動作環境
|
|
|
周囲温度
|
0℃～+55℃
|
|
相対湿度
|
10%～90%、結露なし
|
|
保管環境
|
|
|
周囲温度
|
-20℃～+70℃
|
|
相対湿度
|
10%～90%、結露なし
|
|
衝撃と振動
|
|
|
デザインされたショック
|
30G、半正弦波、11msのパルス幅
|
|
ランダム振動
|
動作: 軸あたり0.3 Grms、周波数5～500 Hz、3軸
非動作時: 軸あたり2.46 Grms、周波数5～500 Hz、3軸
|
|
アイテム
|
データ |
|
リアパネルコネクタ
|
|
|
10 MHzリファレンスクロック入力および出力用の2つのBNCコネクタ
|
|
|
ファンモード選択スイッチ
|
|
| リモートコントロールおよび電圧監視コネクタ |
